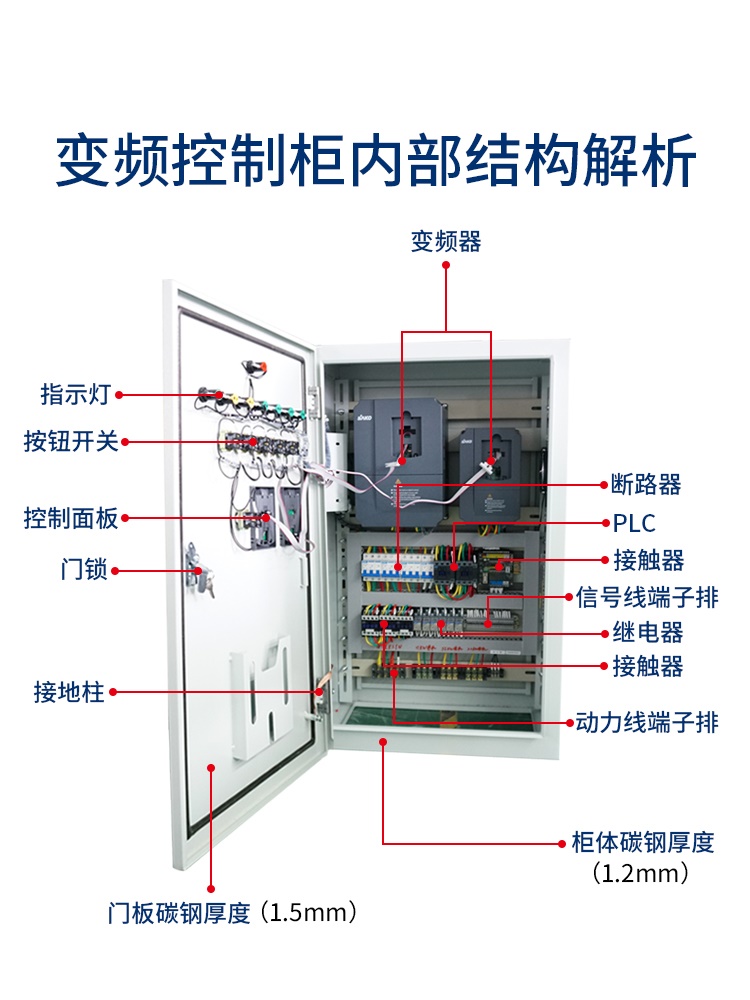

與變頻控制柜相關的電氣成套產品，在出廠后一定需要從設計要求上面展開檢測與驗證，以確保產品達到最初所設計的變頻控制柜性能要求，以及產品安全性能。因為變頻控制柜以及很多電氣成套設備都是需要根據實際使用需求來設計的，是集合了多種電氣設備組合的設備，但電氣設備很多都會存在互相干擾與電源需求不同的影響，這就對變頻控制柜與電氣成套設備設計有了較高要求。
一、檢測準備：
1、PLC控制柜或IO柜上電前必須切除全部電源開關。
2、PLC或DCS卡件與外部的連接必須全部切斷。比如三科的SK系列PLC，前連接器應全部松開提起。
3、檢查各電源端子導線及連接裝置壓接是否緊密，電源線虛接會導致儀表或電器燒毀。
4、檢查各種儀表、電器硬件設置與設計要求是否一致；檢查端子板電源設置、回路設置與設計要求是否一致。
二、通電檢測：
1、原則：
從總電源開始逐個分級送電，送電前檢查開關輸入側電壓是否正常以及開關輸出側阻抗是否正常，輸出側電阻較小時應分析原因進行確認。柜內儀表不允許一次性多個儀表同時送電，一塊儀表上電正常后再投入下一塊。
2、總電源合閘前應首先確認交流電壓等級是否符合要求。帶有兩路交流電源進線且不帶自動切換時應嚴格注意避免并接，帶自動切換時應空載測試雙電源自動切換裝置是否正常動作。
3、交流供電正常后再給直流電源送電，檢查直流電源輸出電壓是否正常，是否正常送至各直流開關入口側。
4、檢查直流電源是否送至各用電設備端子，包括PLC擴展模塊電源端子。檢查完成后可以暫時關閉不用的儀表以等待下一步測試。
三、信號注入：
1、模擬信號測試：使用信號發生器向儀表注入信號時必須明確注入點的性質和信號發生器的輸出類型。電壓信號不允許注入電流信號輸入端。AI輸入端要根據信號類型（2線制、四線制、電壓、電阻、mv等）在儀表信號輸入端帶電注入對應信號，選錯信號會導致信號發生器或儀表燒毀。特別是兩線制和四線制信號的區別應特別注意。測試AO信號時可以在卡件的前連上注入電流信號，用電流表在端子上直接短接測量。
2、開關信號測試：測試DC24V型DI或DO點可直接注入DC24V信號，注入信號必須使用串接0.5A以下保險的導線進行，包括模仿干接點信號在DI輸入端短接時也應使用帶保險的短接線。使用帶電裝置向儀表注入信號時必須明確注入點的性質。
3、測試DI卡件：模仿電平信號輸入時可直接用帶保險的短線向電平輸入端子注入DC信號。模仿干接點時用帶保險的短線直接短接輸入端子。測試DO卡件：可以在前連上注入相應電壓的信號，注入前應確保注入點是不帶電的并使用帶保險保護的連接導線，前連必須松開提起脫離模塊。
四、注意事項：
1、儀表或PLC帶電時，在電流信號輸出端子上不允許注入電流信號，后果：燒表。
2、不允許使用電阻檔測量帶電設備或元件的電阻或通斷，違犯本要求會導致電阻檔燒毀。
3、精密電阻箱是一種信號發貨時呢過器，只能作為模擬電阻溫度信號源使用，不允許隨意做為可變電阻進行其它試驗。
4、使用電流表時一般串入回路，如果直接用電流表短接測電流僅限于以下場合：儀表四線制電流輸出端，如安全柵電流輸出端子、PLCAO模塊輸出端子、儀表調節信號電流輸出端子；
5、將電流表串入回路測電流時應確認電流范圍選用合適的檔位。
PLC和DCS控制柜出廠前的檢測要點詳解
五、結語：
以上測試完成后再恢復與DCS及PLC卡件的連接，檢查各卡件電源并運行程序進行聯合點檢測試?？刂乒癯商走^程中設計缺陷、設置失誤、錯誤配線在所難免，按照以上步驟可有效避免檢校過程導致的燒毀PLC或DCS卡件事故。
