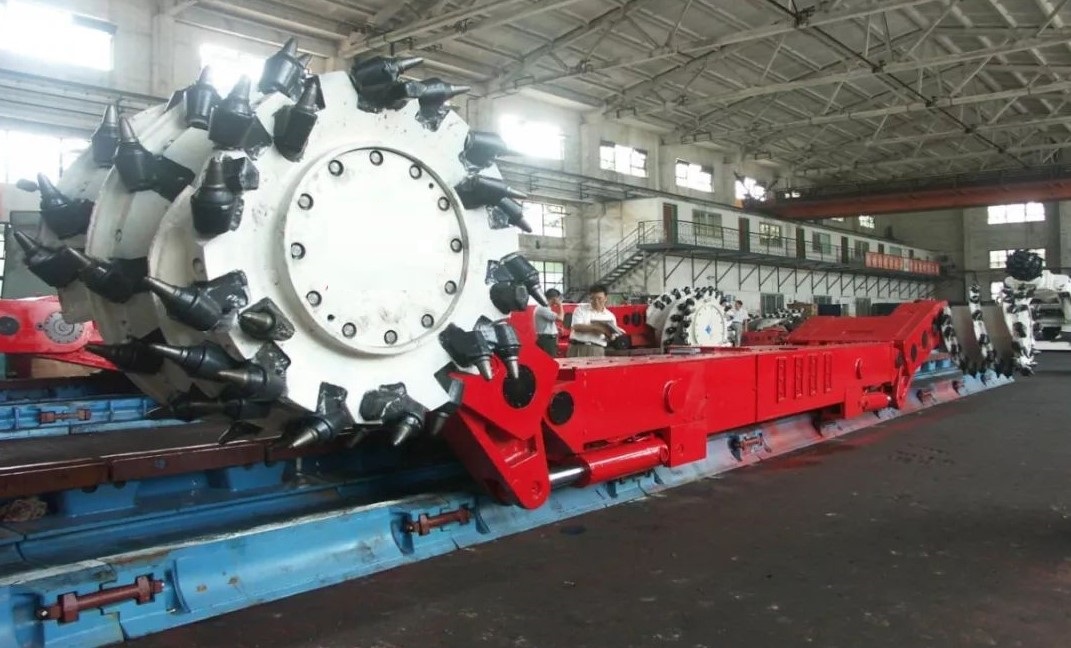

隨著時代的發展和科技的進步，因為現代煤炭工業開始采用變頻技術獲得了迅速發展。通過變頻器（以下簡稱VFD）驅動的電牽引采煤機逐漸成為綜合機械化采煤的核心設備，VFD的選擇對采煤機的正常生產至關重要。VFD的選用一旦達不到標準，就會嚴重影響電牽引采煤機設備的正常運行，進而造成煤礦企業的正常生產受到影響。在實際采煤作業中，容易因電牽引采煤機VFD故障導致采煤機停止運行，嚴重時甚至?xí)l(fā)一些采煤事故。因此，我們需要更加重視電牽引采煤機的VFD，找出影響VFD正常運行的主要因素，分析電牽引采煤機在實際運行過程中出現的一系列故障，找出相應的維修方法。為了使電牽引采煤機能夠在相對穩定的環境下運行，本文主要探討了電牽引采煤機VFD的主要故障分析及維修方法。
電牽引采煤機技術能夠在煤礦開采作業中得到充分應用的根本原因是，該技術的引入能夠大大增加煤礦企業的煤炭開采能力，加快煤炭企業的發展效率，為煤炭企業的發展提供更好的發展空間。VFD對電牽引采煤機的正常運行有很大的關系。在實際的采煤作業中，維修人員一定要多關注電牽引采煤機的VFD，這樣才能減少因VFD故障案例而導致的電牽引采煤機故障，進而影響煤礦企業的正常采煤進度，不利于煤礦企業的進一步發展。因此，維修人員需要在電牽引采煤機發生事故時及時查找原因，找出影響電牽引采煤機VFD正常運行的常見故障和維修策略，為企業構建一套完善的故障診斷、維修處理和維修策略，為我國電牽引采煤機的正常運行提供專業的技術支持。
一、電牽引采煤機VFD主要故障分析

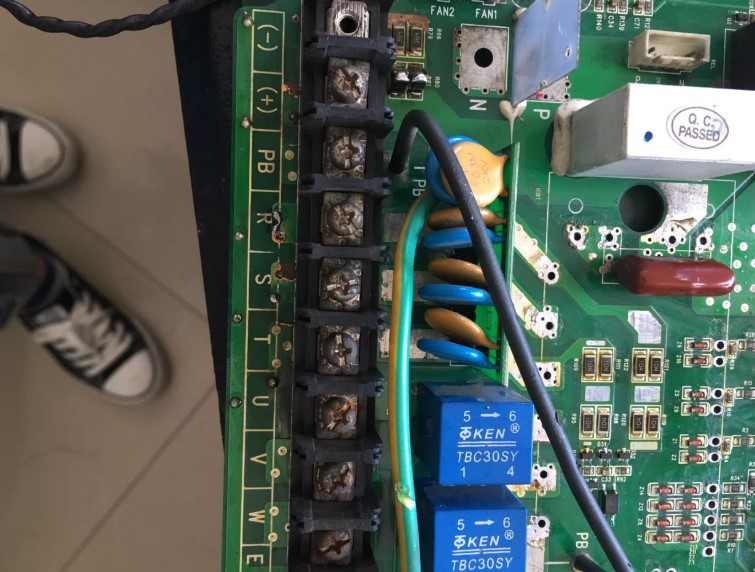

常規電牽引采煤機使用的VFD通常由主電路和控制電路兩部分組成。主電路一般分為整流電路、中間DC環節和逆變電路。
1.整流器電路中的整流器模塊燒毀
一般來說，電牽引采煤機VFD整流電路中整流模塊的燒毀大多是由于電源電壓和連接電機的電路問題引起的。
(1)首先，如果某些電路發生短路，會導致整個電路中因開路而破壞電源與電壓的平衡，對整流電路產生嚴重影響。此外，如果電源出現問題，會導致整流電路中電流和電壓供應不穩定，導致電流或電壓過大的現象。在這種情況下，即使逆變器中的硬件也可能因電流或電壓過大而損壞。
(2)整流電路中的短路現象也會對VFD造成嚴重危害。眾所周知，如果電路短路，會導致電路中的電壓和電流急劇增加，通常會導致電路中連接的電器燒毀和損壞。同樣，在整流電路中，由于電路短路，整流模塊也會燒壞。此外，我們一般在整流電路中使用高壓電源，這意味著電路中的電壓會極高，而且它也有很大的電流。如果電路突然出現短路，巨大的電壓和電流會直接燒毀整流電路中的電器。
(3)牽引變壓器二次繞組燒毀，整流電路中門極間短路也會導致整個電路電壓或電流過大。同時極有可能造成VFD電壓不穩定，使其無法正常工作。
2.VFD中間DC電路欠壓
欠壓是指電器中電壓不足的現象。這種現象通常是由于主電路電壓低或某一電路的電流橋損壞、主電路接觸器損壞引起的。然而，VFD中間DC電路欠壓現象主要是由于供電不足、快熔燒壞或整流模塊嚴重故障造成的。如果電源的供電不足，電源本身提供的電壓就會偏低，由整流電路中的其他電器分流，最后匯集到VFD的中間DC電路中的電壓自然就會欠壓。
3.逆變器電路中的逆變器模塊燒毀
逆變電路中逆變模塊的燒毀主要是牽引電機故障和兆歐表測量牽引電機絕緣引起的。首先，如果牽引電機出現故障，導致逆變電路短路，電壓和電流會在短時間內急劇增加，從而燒毀逆變電路中的逆變模塊。用兆歐表測量牽引電機絕緣時，測量過程中會有反向電流和電壓，導致整個電路中的電流和電壓過大，從而對電路中的電器造成嚴重?fù)p壞，嚴重時甚至?xí)斐呻娖鲹p壞。此外，如果連接電機的電路出現故障，會導致電機直接短路，無法分流分壓，導致電路中的電器或逆變器電流中的逆變器模塊因電壓或電流過大而燒壞，從而影響電力牽引逆變器的正常運行。
4.控制電路中的故障
控制電路的故障主要是由空氣中的灰塵和其他雜質引起的。由于電牽引采煤機VFD的一般使用環境處于開采煤炭等礦物的前沿，其使用環境中不僅存在微小的煤粒，還存在大量的煤渣。但如果這些雜質進入控制電路，會因細小灰塵進入電路而導致電流或串聯電不穩定的現象。嚴重時甚至可能導致控制電路燒毀，引發火災。此外，驅動板的故障也會導致煤渣和空氣中含有的一些水蒸氣進入控制電路，從而導致控制電路故障。
二、牽引采煤機VFD故障的應對措施

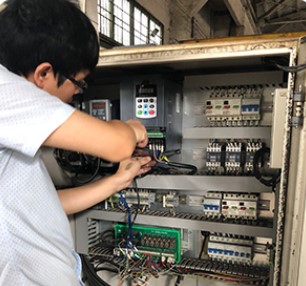

以上我們提到了電牽引采煤機VFD故障的主要原因是整流電路中整流模塊燒毀、VFD中間DC電路欠壓、逆變電路中逆變模塊燒毀、控制電路故障等。這些故障會嚴重影響VFD的正常運行，從而阻礙電牽引采煤機的正常運行，降低煤礦企業的工作效率。因此，我們提出了解決方案。即在實際維修操作中，維修人員需要增加對VFD各種功能的檢測，以保證VFD在外部電源出現故障時能夠?qū)崿F(xiàn)自動保護。其次要測試接在逆變器上的電壓控制器是否能在穩定的環境下工作，及時做好電壓測試，避免逆變器因輸入電壓過大燒壞保險絲。在實際維護和測試工作中一旦發現這種情況，就要及時更換快保險絲，避免發生事故。此外，在維護過程中，還需要檢查電牽引采煤機的VFD是否絕緣。
三.結論
綜上所述，由于在實際采煤作業中本就存在著諸多各種各樣的問題，而電牽引采煤機VFD作為工業上位機是關系到整個煤礦正常安全運行的控制設備，一旦在實際工作中出現故障，這將嚴重影響采煤效率，這對于煤礦企業的發展前景而言是非常不利。在上述內容的敘述中，
三科變頻器總結描述了電力牽引采煤VFD在使用過程中的主要故障分析及相應的維護方法。采用相關的維護方法和技術手段，解決了實際采煤過程中VFD故障導致的工業開采問題。相信我國電力牽引開采技術不久將進一步完善，影響VFD的諸多因素將逐步得到妥善解決。
