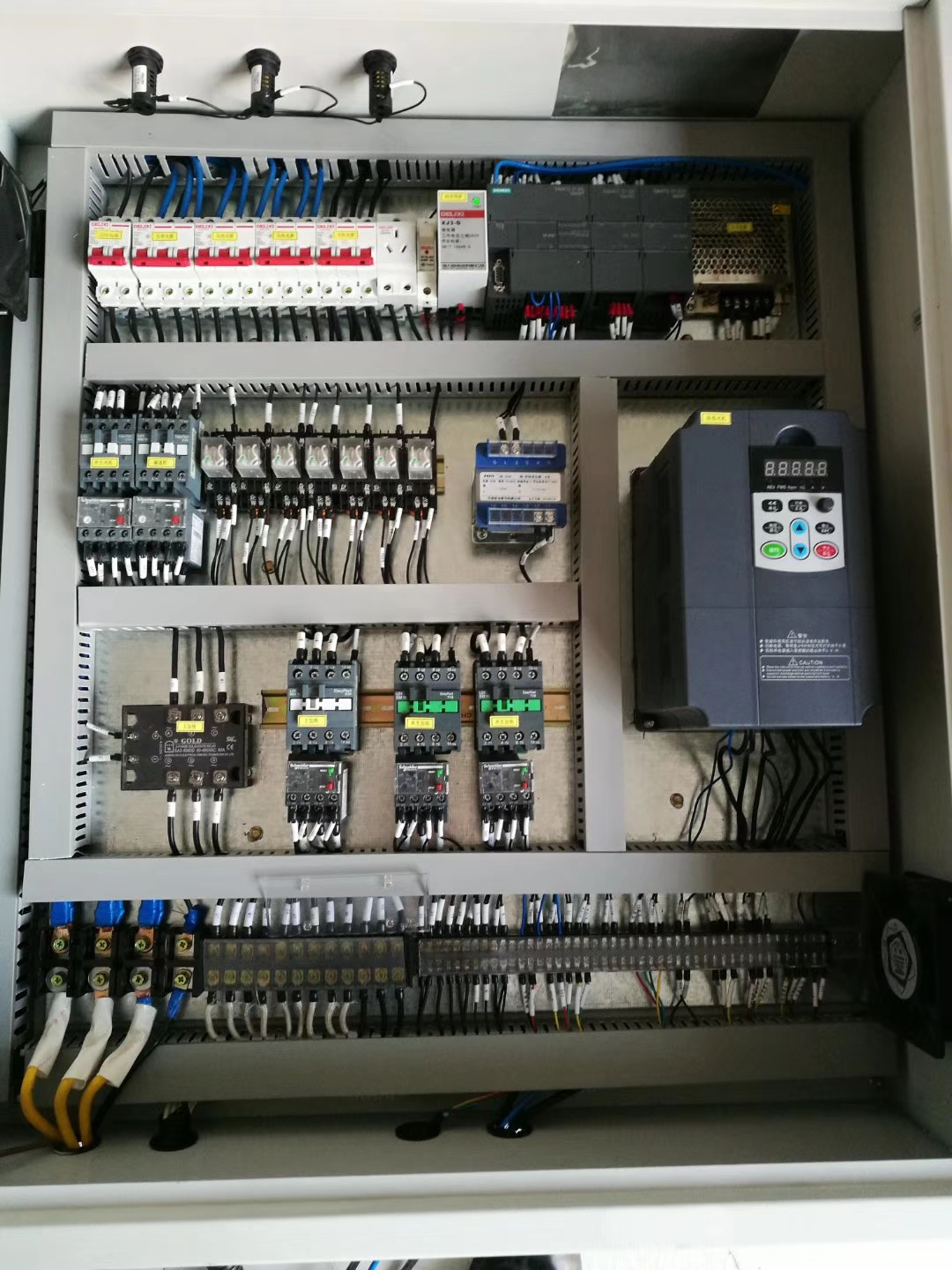

若變頻柜內的變頻器出現功率單元故障時，先不要斷開控制電源和高壓電源，相鄰兩功率單元光纖的位置從調制板的側面交換。如果故障跟隨調制板的傳遞，則單元故障，如果故障跟隨調制板的傳遞，則調制板的故障。
舉例：假設變頻器出現“A1 Link”故障，在不停電的情況下，從調制板一側交換A1和B1光纖，交換光纖后，若故障仍為“A1 Link”，則調制板故障，更換調制板；若交換光纖后，變成“B1 Link”，則故障為功率單元側。注意更換光纖后不要啟動變頻器。
當單元故障確定后，單元故事確定后，先替換單元控制板（CCB板），先替換仍舊存在的單元控制板（CCB板），替換仍舊存在的單元，替換整個單元。
維修時應注意：
? 禁止帶電操作；
?斷電超過15分鐘，才能打開高壓柜門(包括電源柜和變壓器柜)；
?任何配件的更換，都要嚴格做好標記，按原位安裝；
? 對PCB板進行操作時，應按照要求作好防靜電措施。
? 在做任何維護和檢修工作之前，嚴格按照操作規程。
?在沒有確定沒有發熱體和沒有帶電之前，千萬不要接觸柜子的任何部分。
? 不要認為輸入開關關斷后柜內沒有電壓，輸入開關的端子上仍然存在電壓。
? 同樣，其它地方也可能有電壓存在。
? 操作時保持單手操作，穿戴安全防護鞋，帶防護眼鏡，并有其他人在場。
?不能把地線(即不絕緣)與萬用表或示波器連接在一個完美的無諧波系統中。
? 不要帶電連接或斷開任何表計、電纜和印刷線路板。
?請勿取下保護蓋(標有高壓符號)或嘗試測量保護蓋下的電路。
?檢查電力單元時，必須切斷高壓，切斷下端可靠接地。但是，在打開高壓柜門之前，必須檢查所有單元的charge燈完全熄滅。
? 不要將任何等級電壓誤送到變頻器的輸出端，這樣會使變頻器嚴重?fù)p壞。
?請勿使用高壓搖表測量變頻器輸出絕緣，否則會損壞電源單元內的開關裝置。
?接近或觸摸機柜中的組件時，請消除靜電。PCB上有很多元件對靜電比較敏感。靜電敏感元件的接觸或維護只能由閱讀和理解特殊靜電技術的專業人員來完成。
? 佩戴靜電手鐲或接觸接地的金屬片可以消除靜電。。
?變頻器工作時，切勿斷開風扇電源，這會導致變頻器過熱和/或損壞設備。
?禁止在變頻器柜內、上方或附近存放易燃材料，包括設備圖紙和使用說明書。
?請仔細閱讀用戶手冊的安全部分，以確保維護人員和設備的安全。
上述變頻柜內部設備故障相關資料，有杭州三科變頻器維修部人員整理編輯。
