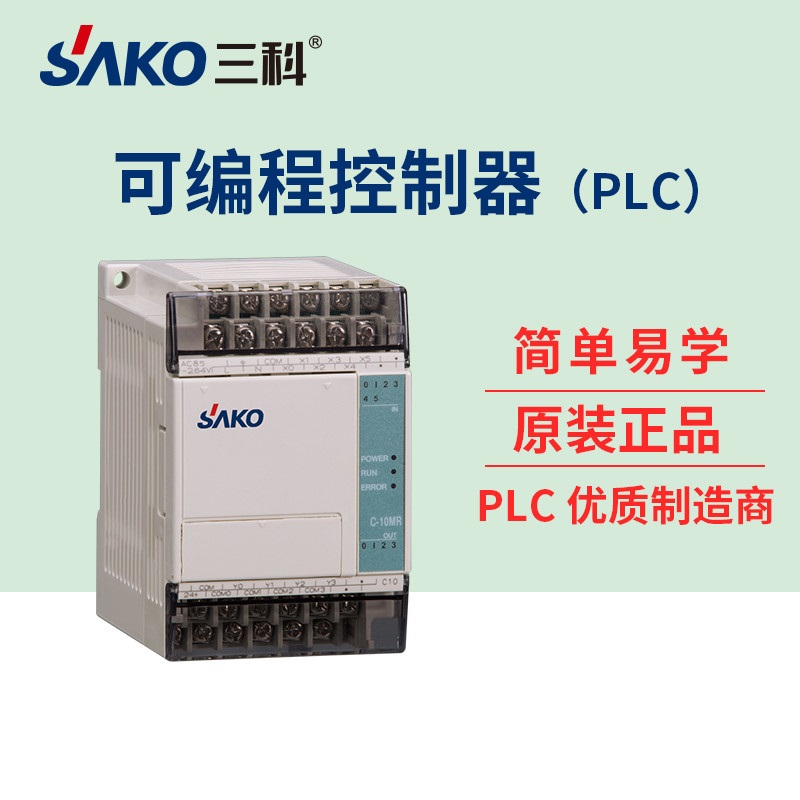

PLC表示可編程邏輯控制器。 這些基本上被用于控制產業中的自動化系統。 它們是最先進、最簡單的控制系統之一，現在已經大規模地取代了硬線邏輯繼電器。 在詳細介紹PLC之前，可以了解PLC為什么被廣泛使用
一、這些方便使用，操作方便。
二、這些消除了硬線繼電器對邏輯的需求。
三、適用于工業自動化。
四、其輸入輸出模塊可根據需要擴展
PLC架構：
一個基本的PLC系統由以下部分組成：
輸入輸出部:輸入單元或輸入模塊由傳感器、開關及其他許多真實世界輸入源等設備構成。 來自輸入源的輸入通過輸入連接器軌道與PLC連接。 輸出部或輸出模塊可以是電動機、螺線管、燈或加熱器，其功能通過改變輸入信號來控制。
CPU或中央處理單元：作為PLC的大腦，常見外觀是六角形或八角形的微處理器。處理 所有相關的 執行與輸入信號，同時通過控制程序來控制輸出信號。
編程器：一個編寫程序或控制邏輯的平臺。它可以是筆記本電腦或電腦本身或其他手持設備。
電源：通常在24 V左右的電源下工作，用于向輸入輸出設備供電。
存儲器：儲存器分成兩一部分 - 數據信息儲存器和程序存儲器。程序流程信息內容或操縱邏輯性被儲存在客戶儲存器或CPU取下程序流程命令的程序存儲器中。鍵入和輸出數據信號及其計時器和電子計數器數據信號各自儲存在鍵入和輸出外界圖象儲存器中。
PLC的工作流程
1、輸入源的數字電信號將通過實時模擬電信號轉換，并通過連接器軌道將這些信號施加到PLC。
2、這些輸入信號存儲在被稱為位置的plc外部圖像存儲器中。cpu通過符號或助記符寫入程序設備完成控制邏輯或程序指令，并存儲在用戶內存中。
3、CPU從用戶存儲器中讀取這些指令，并處理操作、校正和輸入信號，從而控制輸出裝置。
4、然后，將執行結果保存到控制輸出驅動器的外部圖像存儲器中。
5、CPU也對輸出信號進行檢查，并根據輸出存儲器中的變化不斷更新輸入圖像存儲器的內容。
6、CPU還執行內部編程功能，如設置和重置定時器，檢查用戶存儲器。
以上可編程控制器資料由三科變頻器收集整理。
