前面我們說了很多工業開關電源的內容，今天小編要給大家介紹的是關于大功率開關電源的基本結構，讓大家對大功率開關電源也有個詳細對了解。下面就隨杭州三科一起來看看。

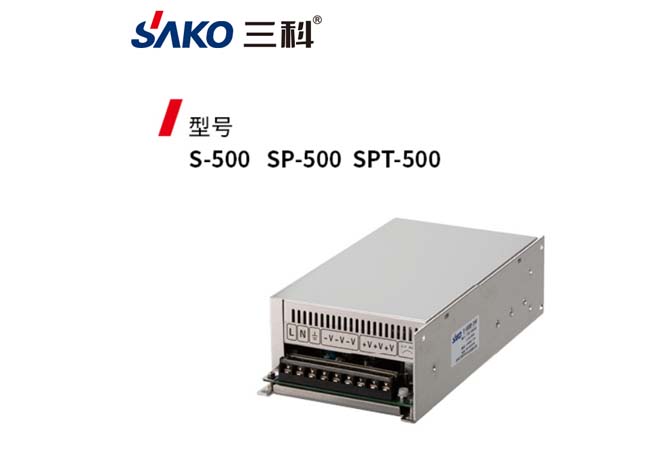

其實大功率開關電源大至由主功率電路、PWM控制電路、單片機控制電路、輔助電源四大部份組成。下面針對這幾種結構挨個為大家介紹。
1、主功率電路沖擊電流限幅：限制接通電源瞬間輸入側的沖擊電流。
輸入濾波器：其作用是過濾電網存在的雜波及阻礙本機產生的雜波反饋回電網。
整流與濾波：將電網交流電源直接整流為較平滑的直流電。
逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分。
輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。
2、PWM控制電路一方面從輸出端取樣，與設定值進行比較，然后去控制逆變器，改變其脈寬或脈頻，使輸出穩定，另一方面，根據測試電路提供的數據，經保護電路鑒別，提供控制電路對電源進行各種保護措施。
3、單片機控制電路單片機使用ADC對輸出電壓電流采樣，并通過DAC輸出控制輸出電壓電流的變化，并對整個電源運行狀態進行監控，并負責與電腦連續。
4、輔助電源實現電源的軟件(遠程)啟動，為保護電路和控制電路(PWM等芯片)，單片機工作供電。
以上就是杭州三科為大家介紹的關于大功率開關電源的基本結構了，關于大功率開關電源的結構問題今天就為大家介紹到這里，如果您還有什么其他疑問可以聯系我們，我們會為您詳細解答!
