一、前言
在我國生物能源資源比較豐富，發展趨勢生物質能發電產業鏈?zhǔn)袌銮熬皩掗?。一方面，我國糧食作物播種面積有18耕地紅線，年造成化學物質約7億多噸。等同于3.五億噸耗煤量。除此之外，農副產品加工廢料包含谷殼、玉米秸稈、花生殼、蔗渣和棉籽皮等，也是關鍵的生物質燃料資源。另一方面，我國目前山林總面積約1.95億公頃，森林覆蓋率達20.36%，每年可獲得約8億至10億噸的生物質燃料儲藏量。
另外，發展趨勢生物質能發電，執行煤碳取代，可明顯降低二氧化碳和二氧化硫排污，造成極大的生態效益。與傳統式化石能源對比，生物能源歸屬于清潔燃料，點燃后二氧化碳排污歸屬于大自然的碳循環，不產生環境污染。據計算，經營1臺2.五萬kW的生物質燃料發電機組，與同種類火電機組對比，可降低二氧化碳排污約十萬t/a。
到2030年以前，可再生資源中，生物能源發電量將占有主導性。將來，運用生物質燃料再生資源發電量早已變成處理電力能源緊缺的有效途徑之一。
二、項目簡介
該新項目發電廠容積為4×12MW，分2期基本建設，一期基本建設2×12MW供暖發電機組。每一年燃用谷殼量約二十萬噸，發電量144gWH，商品銷售收益8489萬余元，年上交稅費1417萬余元，在其中所得稅1288萬余元。年毛利率為10.45%，在十年后可收回成本費，具備優良的社會經濟效益和經濟收益。
為了更好地進一步減少發電站用電量率，減少發電量成本費，提升電費競爭能力，決策系統對內的給水泵開展變頻變速拖拽，采用三科重載變頻器。
三、系統軟件計劃方案
1.主控制回路計劃方案：
因?yàn)榻o水泵歸屬于關鍵負荷，除考慮到一切正常運行狀況下選用變頻計劃方案外，還需考慮到變頻維修時選用直流運行計劃方案，因此 歷經各個方面考慮到，最后選用一拖一手動式旁通計劃方案。

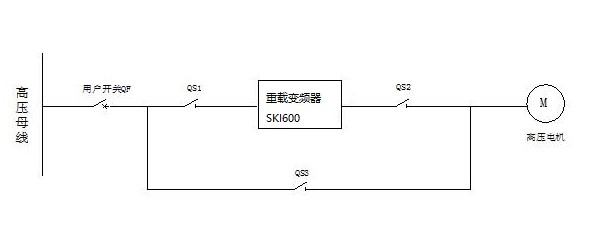

數據圖表2一拖一手動式轉換計劃方案
一拖一手動式旁通柜是由三個髙壓刀閘QS1、QS2、QS3構成。手動式旁通柜嚴苛依照“五防”互鎖規定設計方案，變頻器輸出QS2和旁通U壓刀閘QS3機械設備鎖閉，徹底可以確保變頻變速系統優化運行。
1)在變頻運行情況下，QS1、QS2合閉，QS3斷掉。
如需手動式轉換至直流運行時，系統軟件先終止變頻器輸出，斷掉客戶電源開關，再由機械設備實際操作先后斷掉QS1、QS2，隨后機械設備實際操作合閉QS3，使電機轉換至直流側，再合上客戶電源開關，使電機直流運行；
2)在直流旁通運行情況下，QS3合閉，QS1、QS2斷掉。
如需手動式轉換至變頻運行時，系統軟件先斷掉客戶電源開關，由機械設備實際操作斷掉QS3，隨后由機械設備實際操作先后合閉QS2、QS1，使電機轉換至變頻側，再合上客戶電源開關。
2.自動控制系統計劃方案
為了更好地更便捷的實際操作，變頻器的啟停在機旁箱開展操縱，在DCS上開展監管。頻率調整根據前面的感應器回到的電流量模擬量輸入信號（4—50mA）開展PID控制。其實際操縱信號以下：

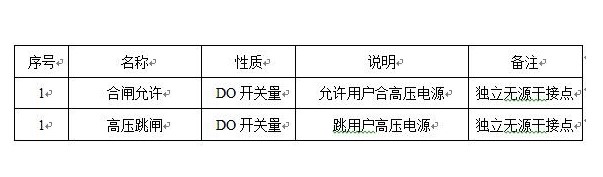

2.1與高壓柜互鎖信號
1）重合閘容許：開與關觸點，合閉合理，此信號串連在供電系統高壓柜的重合閘控制回路中，當變頻器自查進行或系統軟件處在直流情況時，信號合閉，容許客戶合高壓鐵塔；
2）液壓跳電：常閉觸點，斷掉合理，此信號串聯在供電系統高壓柜的吸合回道上，當變頻器產生重特大常見故障或變向信號合理時，開斷客戶高壓鐵塔；

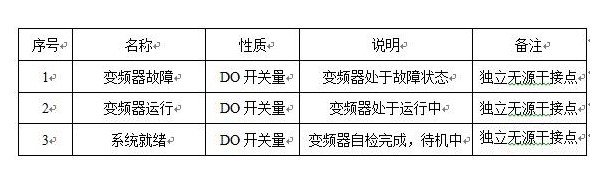

2.2變頻器DO信號
之上輸出信號所有為單獨微波感應器干接點，默認設置為開與關觸點，合閉合理，容積尺寸為250VAC5A。
2.3變頻器DI信號
之上鍵入信號僅需顧客出示單獨微波感應器干接點，單脈沖信號，除變向外，其他信號均默認設置為開與關觸點，合閉合理；
2.4變頻器AI信號

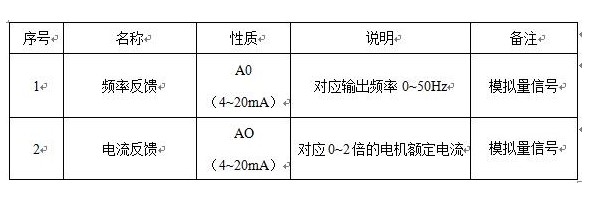

2.5變頻器AO信號
四、當場具體運行相片
五、更新改造后的實際效果：
1.變頻變速的環保節能
因?yàn)檫x用變頻變速后，離心風機水泵負荷的環保節能實際效果最顯著，省電率可做到15%～60%，這是由于離心風機水泵的損耗輸出功率與轉速比的三次方成占比，當客戶必須的均值總流量較鐘頭，離心風機水泵的轉速比較低，其環保節能實際效果也是十分豐厚的。而傳統式的隔板和閘閥開展總流量調整時，損耗輸出功率轉變并不大。因?yàn)檫@類負荷許多，約占交流電機總?cè)莘e的20%～30%。
2.網側功率因素提升
原電機立即由直流驅動器時，載滿時功率因素為0.81上下，具體運行功率因素遠小于0.8。選用變頻變速系統軟件后，開關電源側的功率因素可提升到0.9之上，不用無功功率補償設備就能極大地降低無功負荷，考慮電力網規定，可進一步節省上下游機器設備的運行花費。
3.機器設備運行與維護費降低
選用變頻調整后，因?yàn)楦鶕?jù)調整電機轉速比完成環保節能，在負荷較低時，電機、離心風機水泵轉速比也減少，關鍵設備及相對輔助機器設備如滾動軸承等損壞較前緩解，維護保養周期時間可延長，機器設備運行使用壽命增加；而且變頻更新改造后閘閥開啟度達到100％，運行中不承受力，可明顯降低閘閥的維護保養量。變頻器運行中，只需按時對變頻器除灰，無需關機，確保了生產制造的持續性。伴隨著生產制造的必須，調整離心風機水泵的轉速比，從而調整離心風機水泵總流量、工作壓力及考慮生產工藝流程的規定，工作強度又大幅度降低。選用變頻技術性變速后，降低了機械設備損壞，維護保養勞動量減少，維修花費降低。
4.用變頻變速設備后，可對電機完成軟起動，啟動電流量不超過電機額定電壓的1.2倍，對電力網無一切沖擊性，電機使用期增加。在全部運行范疇內，電機可確保運行穩定，耗損減少，升溫一切正常。離心風機水泵啟動的噪聲和起動電流量十分小，無一切出現異常震動和噪聲。
5.與原先舊系統軟件相較為，變頻器具備過電流、短路故障、過電壓、欠壓保護、斷相、升溫等多種維護作用，更健全地維護了電機。
6.實際操作簡易，運行便捷?？筛鶕?jù)電子計算機遠程控制給出等主要參數，完成智能化調整。
7.融入電力網工作電壓起伏工作能力強工作電壓工作中范疇寬，電力網工作電壓在-10%～+10%中間起伏時，系統軟件均可一切正常運行。
六、結語
伴隨著電力企業改革創新的持續推進，及其競價上網、經濟發展生產調度等現行政策的逐漸執行，減少發電站用電量率，減少發電量成本費，提升電費競爭能力，已變成各發電站勤奮追求完美的經濟發展總體目標；選用帶壓變頻技術性對高耗能用電量機器設備開展技改項目，不但能立即減少廠用電、減少供電系統耗煤、提升網上用電量產生的立即經濟收益，并且對機器設備的安全性、靠譜運行，降低機器設備常見故障等都具有了積極主動的功效。
上述資料均由杭州三科變頻器廠家收集整理。
