一般的通用變頻器由整流橋、逆變橋、中間直流電路、預充電電路、控制電路、驅動電路等組成。
一臺變頻器的好壞，驅動電路起著至關重要的作用。
現談談驅動電路的常見問題及解決方法。驅動器只是一個總稱，隨著技術的不斷發展，驅動器本身也經歷了從插腳式單元驅動電路到光耦驅動電路再到厚膜驅動電路，以及較新的集成驅動電路的發展過程，現在所提到的后三種驅動電路在維修中仍是常見的。
近十年來，隨著電力電子技術、微電子技術和現代控制理論向交流傳動領域的滲透，交流變頻調速逐漸取代了以往的轉差調速、變極調速和DC調速。在使用交流電機的地方，幾乎可以說使用了變頻器。其主要特點是:驅動效率高，控制特性好。
驅動電路損壞的原因及檢查
傳動系統損壞的原因有很多，一般而言，出現的問題也不外乎 U, V, W三相無輸出，或輸出不平衡，再或輸出平衡但在低頻時發生抖動，以及啟動報警等。
變頻器大容量后的快速熔融開路或IGBT變頻模塊損壞時，驅動電路幾乎不能完全損壞，不能更換好的快速熔融或IGBT變頻模塊，容易再次損壞剛更換的好設備。
這個時候應該著重檢查下驅動電路上是否有打火的印記。
IGBT逆變模塊的驅動腳可以先拔掉，用萬用表電阻擋測量六路驅動電路中是否有相同的阻值，「但最個別的變頻器驅動電路中，六路阻值并非相同。
在阻值基本相同的情況下，還不能完全證明驅動電路是完整的，那么就需要用電子示波器來測量六路驅動電路中的電壓是否相同，以及在給定啟動信號時六路驅動電路的波形是否一致；如果沒有電子示波器，也可以用數字電子萬用表來測量驅動電路中六路的直流電壓。
一般情況下，未啟動時每一驅動電路的直流電壓在10 V左右，啟動后的直流電壓在2-3 V左右，如果測試一切正常，基本上可以斷定該變頻器的驅動電路是良好的。
然后將IGBT逆變模塊連接到驅動電路上，但要記住最安全的方法是在沒有100%保證的情況下，將IGBT逆變模塊的P從DC母線上斷開，中間串聯一組燈泡或一個功率更大的電阻，以保護IGBT逆變模塊在電路中出現大電流的情況下，不會被大電容的放電電流燒壞。
下面就講1個在維修變頻器時和驅動電路有關的實例：
故障現象是變頻器輸出端打火。

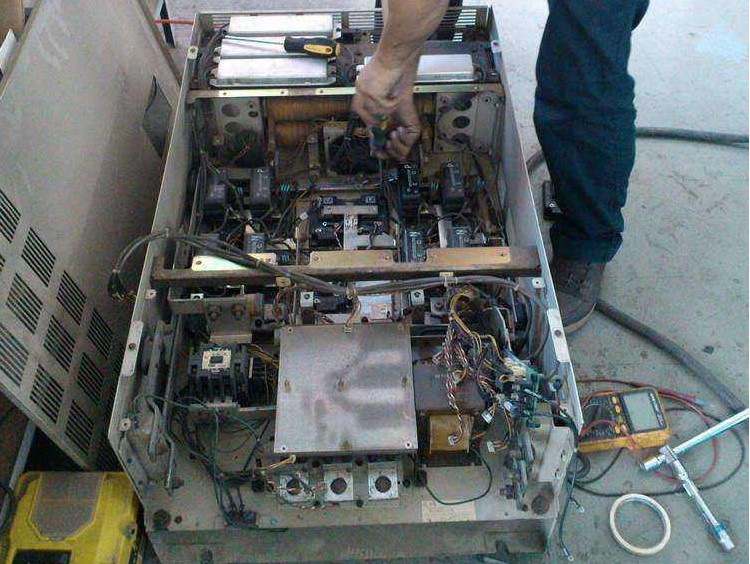

拆機檢查發現 IGBT逆變模塊被擊穿，驅動電路印刷電路板嚴重損壞，正確的解決方法是先拆掉損壞的 IGBT逆變模塊，拆機時主要要盡量保護好印刷電路板不受人為二次損壞，將驅動電路中損壞的電子元器件一一更換，并用導線連上「這里要注意把燒焦的部分刮掉，以防再次著火」，另外六路驅動電路阻值相同，電壓相同時，用視波器測量波形。
但是變頻器一啟動就報告了OCC故障，模組的P1通過燈泡連接印刷板，其他模組通過電線連接，重新啟動后，OCC被絆倒，確定驅動電路還存在問題，一一更換光耦后，發現驅動電路的光耦檢測功能損壞，一個光耦檢測功能損壞，更換新的后，正常啟動。
