1.對觸摸屏的認知
觸摸屏(人機界面)，觸摸面板”，是一種感應式液晶顯示器件，可以接收觸點等輸入信號。當觸摸屏幕上的圖形按鈕時，屏幕上的觸覺反饋系統可以根據預先編制的程序驅動各種連接設備，這些設備可以用來代替機械按鈕面板，并通過液晶屏創建生動的視聽效果。觸摸屏作為一種新的計算機輸入設備，是最簡單、最方便、最自然的人機交互方式。它賦予了多媒體全新的面貌，是一種極具吸引力的新型多媒體交互設備。主要應用于公共信息查詢、領導辦公、工業控制、軍事指揮、電子游戲、點歌點菜、多媒體教學、房產預售等。

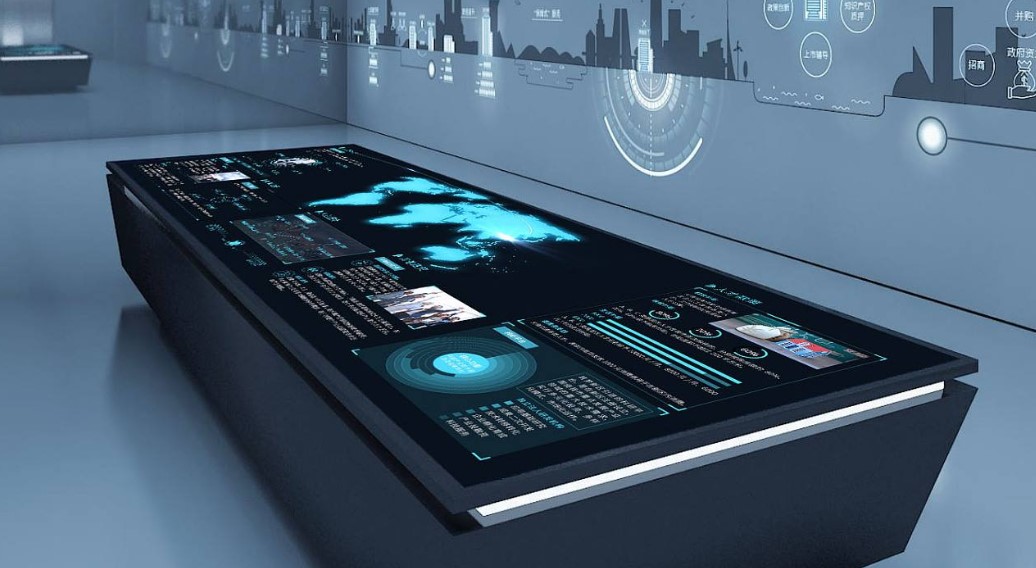

觸摸屏.使用jpeg文件交換格式存儲的編碼圖像文件擴展名
二、基本常識
1.人機界面產品的定義
連接可編程邏輯控制器(PLC)、變頻器、DC調速器、儀表等工業控制設備的數字設備。，使用顯示屏，通過輸入單元(如觸摸屏、鍵盤、鼠標等)寫入工作參數或輸入操作命令。)，實現了人與機器的信息交互。它由硬件和軟件組成。HMI是英文人機界面的縮寫。
2.人機界面產品的組成和工作原理
人機界面產品由硬件和軟件組成。硬件部分包括處理器、顯示單元、輸入單元、通信接口、數據存儲單元等。處理器的性能決定了HMI產品的性能，是HMI的核心單元。根據HMI的產品檔次不同，可以分別選用8位、16位、32位處理器。HMI軟件一般分為兩部分，即運行在HMI硬件中的系統軟件和運行在PC Windows操作系統中的屏幕組態軟件(如JB-HMI屏幕組態軟件)。用戶必須先使用HMI屏幕組態軟件制作“工程文件”，然后通過PC和HMI產品的串口將編譯好的“工程文件”下載到HMI處理器。
3.人機界面產品的基本功能和選擇指標
基本功能:
設備工作狀態的顯示，如指示燈、按鈕、字符、圖形、曲線等。；
數據和文本輸入操作，打印輸出；
生產配方的存儲和設備生產數據的記錄；
簡單的邏輯和數字運算；
可以與各種工業控制設備聯網。
選擇指數:
顯示屏尺寸、顏色和分辨率；
人機界面的處理器速度性能；
輸入方式:觸摸屏或薄膜鍵盤；
圖片存儲容量，注意廠家標注的容量單位是字節還是位；
通信端口的類型和數量，以及是否支持打印功能。
4.人機界面產品的分類
帶按鍵輸入的HMI，顯示屏尺寸小于5.7，屏幕組態軟件免費，是初級產品。如POP-HMI迷你人機界面；
觸摸屏輸入HMI，顯示屏尺寸5.7 ~ 12.1，屏幕組態軟件免費，是中間產品；
基于平板電腦的高性能HMI，有多個通訊口，顯示器尺寸大于10.4，屏幕配置軟件充電，屬于高端產品。
5.如何使用人機界面
明確監控任務的要求，選擇合適的HMI產品；
在PC上用屏幕組態軟件編輯“工程文件”;
測試并保存編輯好的“工程文件”；
PC連接HMI硬件，并將“工程文件”下載到HMI中；
連接HMI和工業控制器(如PLC、儀表等。)來實現人機交互。
人機界面的未來發展趨勢
一些機械行業，如機床、紡織機械等行業，在中國已經發展了幾十年，是比較成熟的行業。從長遠來看，這些行業仍然需要更新設備。在升級的過程中，一些一直在使用相對低端產品的小廠商確實會被淘汰。但是，也有許多企業在設備更新的過程中重新定位他們的要求，以找到能夠滿足他們發展計劃的設備供應商，并幫助他們提高生產力。
鑒于這種需求，未來人機界面的變化將在形態、概念、應用場合等方面發生變化，從而帶來工控計算機核心技術的變革?？偟膩碚f，人機界面未來的發展趨勢是六個現代化:平臺嵌入式、品牌民族化、設備智能化、界面時尚化、通訊網絡化和節能環?；?。
具有wifi和3G功能的人機界面
對組態軟件的認識
組態軟件，一種PC軟件。
