雙饋電動機的控制理論與節能技術
發布時間:2020-6-22 15:47:00   來源:杭州三科變頻技術有限公司   人氣值:

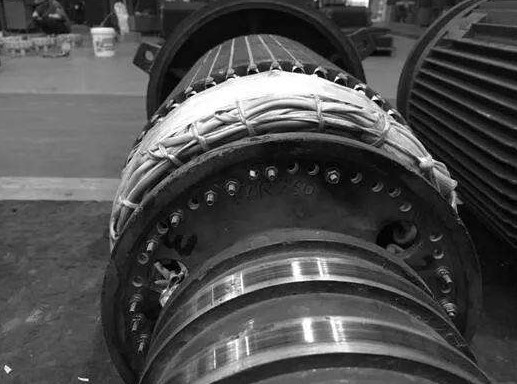

由于雙饋電動機包含了獨立的勵磁繞組,所以它同時能夠被稱為異步電機,異步同步電動機、交流勵磁異步電機。在應用中,勵磁能夠根據功率因素提升,而且能夠像同步電動機一樣開展調節。由于同步電動機事實上是DC勵磁的,電流量力度只有調節一個,因此 失效輸出功率只有調節一個。而雙饋電機可以調整的量有三種,分別是可以調整的勵磁電流振幅、可以變更的勵磁頻率、可以變更相位的量。這說明雙饋電機可以通過改變勵磁頻率來改變機電速率,以達到調速的目的,。類似地,當在執行負載變化的時候,能夠通過控制激勵頻率來改變機電的轉速,以方便充分利用轉子產生的動能并吸收或釋放負載。

雙饋電機與同步電機相比,區別在于能夠調節功率因數,可以通過改變轉子勵磁電流的幅值的方式來實現。因此,交流勵磁不僅可以調節無功功率,還可以在使用過程中實現有功功率條件。雙饋電機有許多優點,主要是因為它采用了可調節的交流勵磁功率。


一.恒視在功率節能技術


無功功率、有功功率以及恒視在功率都是電機的主要功率。關鍵是當有功功率發生變化的時候,恒視在功率能夠通過在運行中通過調整電機的功率因數,把電機的恒視在功率最終控制到固定的值。這種方法的優點在于,當電機為輕負荷時,剩余的電機容量可以作為無功功率反饋回電網,當電機為重負荷時,電機的功率因數可以調整為相同的單位功率,電網的無功功率不被吸收。恒視在功率同樣也可以在水泵和風機上應用,對其使用的目標主要有兩個


(1)在我國發電廠和鋼鐵廠的生產過程中,用電量最高的設備主要是空調、風機和泵,因此必須對風機和水泵實施節能措施。國內一般都規定了各企業在生產技術設備時,需要具備可靠性和效率。然而,在生產過程中對資源的浪費重視不夠,因此對泵和風機實施節能措施是非常必要的。


(2)國內對恒視在功率存在著較低的使用效率的問題,造成這種現象的主要因素是在生產過程中普遍都存在“小馬拉大車”的現象。設計時,相關設計院采用保守落后的設計方案,以盡可能少承擔責任,所用參數均超出實際尺寸,使裕量更大,壓力和流量系數更大。但是制造商為了降低自己的

風險,增加了壓力和流量系數。 這種階段性的增加現象最終引起“小馬拉大型車”現象,產品偏離了最初的設計,降低了效率。 但是,定時功率的使用彌補了這一缺點,為工廠提供了無效功率。

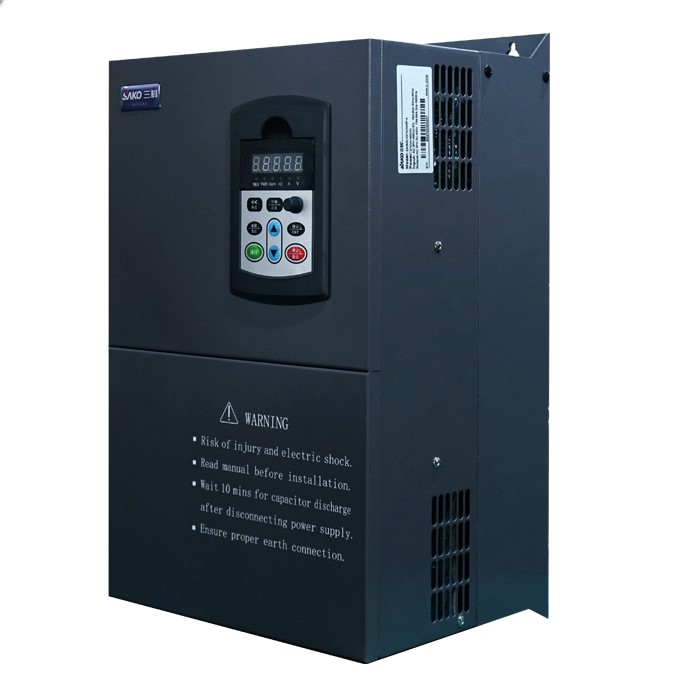

二、PLC和變頻器的應用技術


在雙饋電機節能控制系統中,由于其質量直接關系到系統的可靠性、穩定性和節能性,因此在選擇控制器和轉子勵磁電源時必須小心謹慎。


1、PLC 選型


在選擇plc類型時,首先對plc輸入輸出端口和通信端口的需求進行分析和確定,然后根據節能控制系統的需求對系統中的所有輸入輸出信號進行總結和分類,根據plc輸入輸出點的需求分配i/o地址,使每個輸入輸出信號能夠精確對應plc的輸入輸出繼電器,最后根據結果確定plc類型。

PLC產品的品種是非常豐富多樣的,像SK-C10MR 就是屬于小型的PLC,并且是第三代的產品了。關于SK-C10MR所具有的特點有以下幾個方面:


(1) 該編程軟件功能強大,易于使用。編程軟件STEP 7 Mic ro/WIN 4.0包括梯形圖、語句表和功能框圖編程語言。當SK-C10MR運行時,其指令非常實用,但也容易掌握。


(2)高級程序結構。SK-C10MR中包含的程序結構非常簡單。在編程軟件中,SK-C10MR包含的主程序、子程序和中斷程序是分開存儲的。子程序也可以使用輸入和輸出變量作為軟件接口,這有利于實現結構化編程的目的。


(3)強大的溝通功能。SK-C10MR中央處理器模塊用于編程或通信的是RS 485接口,并且有一個或兩個。


(4)強大的功能。SK-C10MR有5個中央處理器模塊,可擴展至7,248個數字輸入/輸出,以及超過30 KB的數據存儲空間。組裝了六個高速計數器、一個脈沖發生器和一個脈寬調制器,大大提高了工作效率??梢詫崿F(xiàn)PID參數的自主確定。


(5)靈活方便的尋址。SK-C10MR包括可根據位、字節、字和雙字讀寫的結構的各個部分,例如位存儲器、可變存儲器、輸入和輸出結構等。


2、雙饋電機節能系統通過基于PLC和變頻器的設計

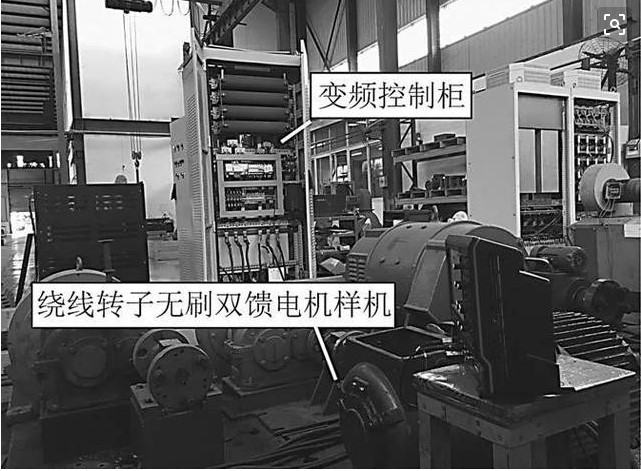

通過雙饋發動機系統結構的分析我們可以發現,控制器系統主要由plc控制,變頻器和開關電路控制。觸摸屏可以為控制系統帶來人機交互指令的可視化界面,隨時調整系統參數和電機狀態。電路的電流頻率、相位和電壓的增加可以有效地控制額定電壓和功率,可以很好地控制電機的轉動,電路檢測功能通過信號將電壓數據傳輸給plc,從而進行系統分析和合理的控制。啟動器對電機起作用,當電機軟啟動控制電路開關模式時,只有在雙饋模式下的系統才會被視為雙饋電機成功起動。系將節能算法和控制方式編程為plc,并采用參數控制電機的整體狀態。


(1)主電路與控制電路設計


主電路由參考雙饋電機和直流發電機組成,當直流發電機由雙饋電機負載時,后者的定子繞組需要連接到50hz電網,轉子繞組供電,電流由轉子繞組供電,輸入相位和頻率。節能量控制系統的設計需要指定可編程控制器作為控制器,用于接收和檢查電路信號,并分析電機的電流電壓參數。最后,可編程控制器根據參數執行內部算法,控制接觸器線圈和變頻器的功率輸出,全面顯示雙饋電機的運行情況。


(2) 雙饋電動機瞬態參數檢測電路設計


速度檢測由脈沖隔離和旋轉編碼器組成,編碼器負責速度參數的采集并將其轉換為脈沖信號,由脈沖隔離電路進行分析和處理。在設計方案中,應考慮到功率因數在控制系統中的必要性,并對功率因數開展實時監控系統。緣故是c o s函數是一個雙數函數,正負極功率因數都取恰逢。因而,作業者難以從功率因數來分辨負荷情況。在設計方案中,電流量和工作電壓能夠作為分辨路線超前的和落后功率因數的根據。另外,作為一個非線性函數,功率因數不可以被路線仿真模擬所重合,因而能夠為功率因數設計方案一個微控制器。


(3)變頻器容量釋放電路設計


變頻器輸出容量的重要性在于保證變頻器的安全運行,設計原則應以容量不變?yōu)榛A(chǔ)。在變頻器的容量釋放設計中,可以使用降壓方法將轉子連接到電機電壓裝置的次級側和變壓器的初級側,使得雙饋電機可以在1350rpm的范圍內持續穩定地過載。如果電動機的功率因數是1,那么變壓器的次級側必須連接大于13V的電壓和大于9A的電流,以獲得39V和3A的變頻器輸出功率。轉子連接完成后,變頻器的電壓和電流將增加到3倍,從而實現變頻器釋放容量的3倍。在此設計階段,需要注意的是,根據雙饋電機的轉子感應和電壓電流特性,變頻器的電壓輸出處于低頻狀態,因此系統中使用的降壓變壓器需要用專用的低頻變壓器來代替。


四、總結


隨著電機節能技術的長期發展,在石油化工、冶金、輕工等領域取得了許多成果。通過對系統的總體優化設計,推廣變頻調速設備,適應各種調速和生產流量調節的需要,有效地利用電機系統,為電機系統的容量和整體運行提供有力保證,深入研究和擴大電機容量,提高制造電能。電機自動控制系統的不斷平穩運作必須健全的過程管理和動能分派,在我國應進一步推動電機節能環保,協助公司得到更高的盈利室內空間和生產安全。
