文中對于自動箱式壓濾機拉板系統軟件的幾個缺點,明確提出了在該電路系統中應用變頻器來提升送鉤,拉板全過程的光滑性,并運用變頻器對拉板電機的智能操縱完成拉鉤換相全過程中預測電流量開展調整操縱。

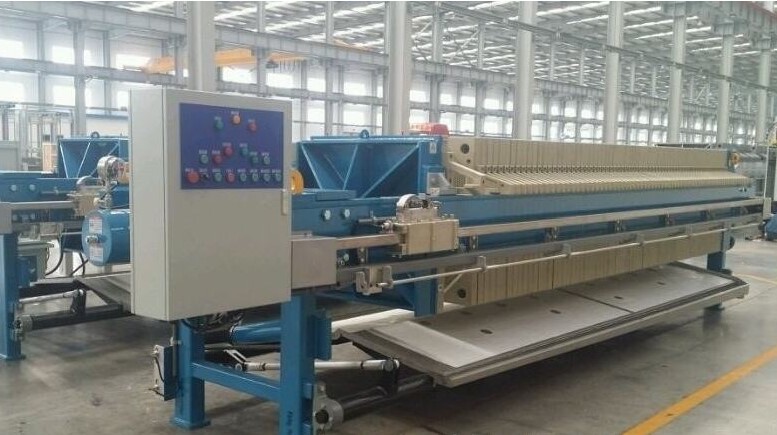

自動拉板壓濾機原理：
自動拉板壓濾機選用液壓機控制系統，電氣設備液壓控制系統均選用品質不錯的商品，可完成手動式操縱和全電腦上自動操縱選用液壓控制閥做為壓緊，松掉壓濾機濾板的驅動力構造，并選用電觸點氣壓表完成自動固化。壓緊、退還、拉板等系列產品姿勢做為保險裝置，確保操作工作人員安全性和壓濾機的一切正常運作。
自動拉板壓濾機構造簡易、適用范圍強、間歇性工作的固液分離設備機器設備、構造簡易、適用范圍強安裝便捷。但因有電氣控制系統本身特性的缺陷導致機器設備經常的快速沖擊性，不但減少的機器設備的使用期另外也導致機器設備在應用短時間即毀壞，電器設備特性的缺陷變成全部機器設備的瓶頸問題。全自動程序控制壓濾機應用三科通用型系列變頻器及PLC控制系統軟件，從源頭上解決了原電氣控制系統一部分的不夠，另外提升了機器設備的使用期，大幅度降低了設備故障率，提升了全部機器設備的特性。
自動拉板壓濾機選用PLC控制，能對壓濾機開展各類實際操作（如壓濾機濾板壓緊、集液板合拼與打開、松掉壓濾機濾板、打開壓濾機濾板），并留出遠程操作插口，能遠程控制自動實時控制。并留出操縱插口，能遠程控制自動實時控制，此外，還需要展示壓濾機的彎曲振動打漿、接液瓣鉤、導泥儲泥、濾布清洗系統的軟件。
自動拉板壓濾機的操作方法：
按住“推板壓緊”按鍵，這時壓濾機主電機起動，推板前行的繼電器開啟，推板漫漫長路往前壓緊，當工作壓力做到電觸點氣壓表要求的工作壓力值時，主電機和繼電器自動關掉，“固化”燈亮了，壓濾機處在固化情況。壓濾機剛開始入料。
按住“終止”按鍵，這時“固化”燈滅掉，即關掉固化情況。
按住“推板松掉”按鍵，這時壓濾機主電機起動，推板倒退的繼電器開啟，推板漫漫長路向后松掉，抵達行程開關時自動終止。隨后剛開始倒料。
將“自動手動式”旋鈕撥到“自動”，按住“正拉”按鍵，拉板器往前拉板，遇到一塊板拉板器自動反方向，將板拉到，而這一實際操作便會采用ES100系列產品負載氣象預報警作用，遇到拉板以后依據電流量分辨，做到電流量氣象預報警值，汽車?yán)^電器輸出數據信號意見反饋給PLC,另外PLC鍵入反方向數據信號開展轉換，周而復始直至將板拉完，拉板器回到原始部位，抵達限位開關終止。
將“自動手動式”旋紐撥到“手動式”，這時主電機起動，用“拉板調節”旋紐來調節拉板器的前行和倒退。壓濾機在自動情況下，當推板壓緊后，入料泵挑選后，便會自動入料，當“自動手動式”旋鈕處在負相關，便是用手動式入料，留意在汽油泵啟動須讓電機順時針方向轉動，當電機反方向須調節電機零線火線即可運作。
