一、導言。

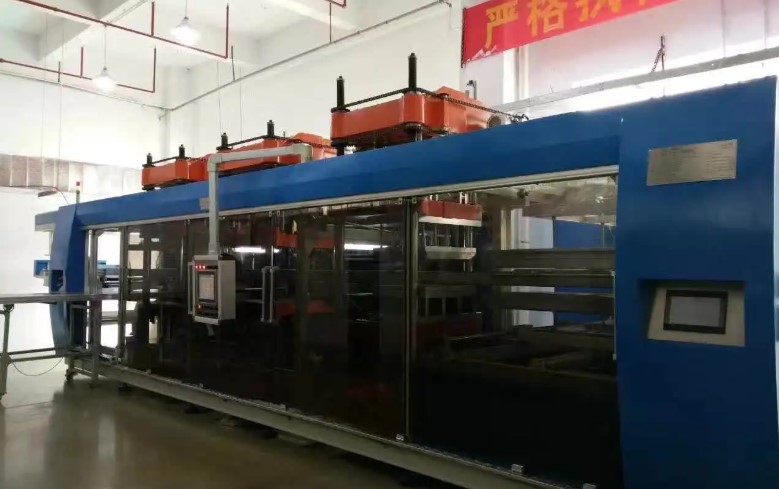

熱成型機主要應用于各種制造行業中，基本可分為鞋面成型機、襪子成型機和面料成型機。如果熱定型機的最終卷繞需要張力錐度控制，一般的解決方案比較困難。而杭州三科生產的SKI600型通用重載變頻器（以下簡稱-VFD），具有高精度控制能力。專門為纏繞行業開發的專用通用重載程序可以很好的解決這個問題。
二、熱定型機卷繞機的工作原理。
熱定型機的卷取機前級為冷水輥，采用SKI80高性能矢量控制VFD和恒速控制。電機配有編碼器，利用冷水輥驅動器的速度反饋進行閉環控制。卷繞控制的織物線速度由冷水輥VFD的模擬輸出端口提供。卷筒空時直徑約200mm，滿時約1400mm，纏繞直徑變化7次以上。在整個卷繞過程中，隨著卷繞直徑的增大，需要給卷繞電機提供更大的扭矩。采用卷筒的SKI600通用重型專用VFD，中間安裝張力檢測輥作為斷絲信號。
SKI600通用重型VFD的關鍵功能是線圈直徑計算、扭矩補償和張力錐度。一般來說，有三種方法可以檢測線圈直徑。第一種方法是通過傳感器直接測量線圈直徑。由于傳感器需要現場安裝，成本會增加，故障率也會增加，所以在實際中很少使用；第二種方法是厚度積分法，其優點是控制簡單，但缺乏靈活性，需要在產品品種變化時調整參數。第三種方法是線速度計算方法，通過檢測車輪的轉速和滾筒的轉速來計算滾筒的當前直徑。該方法具有較高的計算精度。由于系統已經有了線速檢測和滾筒速度檢測，所以系統采用了冷水滾筒驅動VFDA0口模擬輸出的形式，這也是實際領域中應用最廣泛的方法。
根據滾筒直徑，可以根據張力和錐度的設定給出張力錐度的設定值。在F7.09中設置SKI600的張力錐度值，如果卷繞直徑達到F0.10中設置的值，則增加張力錐度系數..當張力錐度設置為0時，表示張力恒定，張力設置值與卷徑無關；當張力錐度設置為100%時，表示扭矩恒定。當線圈直徑增加一倍時，張力將減半。
三、調試說明。
1)冷水輥驅動變頻調試。
請正確輸入電機參數，實現自學習，輸入脈沖編碼器線數，控制方式設置為PG矢量控制。不要先裝載織物或電線，卷軸是空的，然后啟動機器并監控輸出電流值。如果電流值過大或出現過電流，請改變編碼器的A、B相序。
2)繞組變頻調試。
按照正常的生產方式將織物或金屬絲放入設備中，通過電位器或鍵盤數字暫定一個合理的扭矩給定值，直到材料正常張緊，張力剛好滿足所需的張力。設置錐度注射的卷繞直徑值等轉矩補償值，錐度系數一般設置為5%~10%，啟動后能正常運行。如果加減速時出現抖動，可以通過調整扭矩加減速時間來解決。

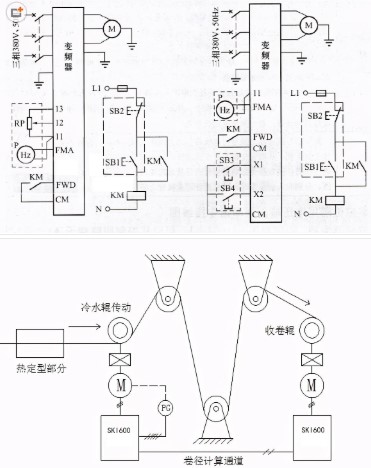

四、接線圖和參數設置。
結束語
用通過變頻調速技術完成的熱定型機卷繞電氣系統，在整個運行過程中能夠保持穩定可靠，為此類企業贏得了良好的經濟效益。
