PLC控制柜可完成設備自動化和過程自動化控制，實現網絡遠程操作的功能，性能穩定、可擴展、抗干擾強等特點。

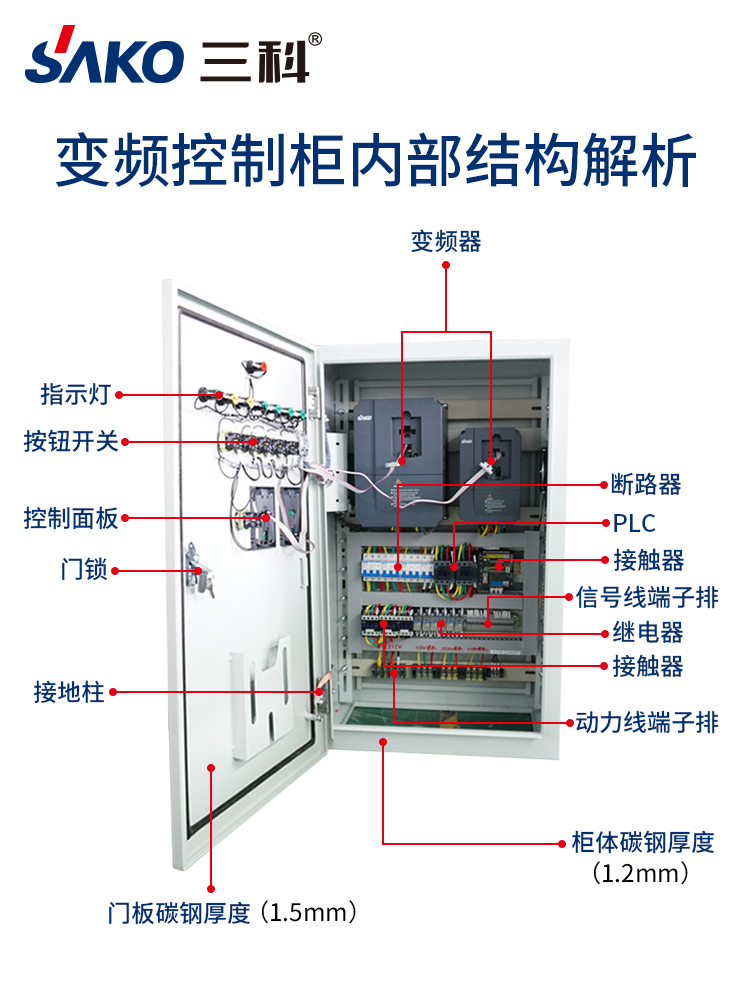

變頻柜（變頻器電控柜/電氣控制柜）是由內裝的變頻器加外圍的控制、保護、顯示等電氣元件和柜體組成的，是對三相交流電動機（包括風機，泵）進行變頻調速控制的交流拖動裝置和節能裝置。
PLC控制柜與變頻控制柜，在原理上的區別有：
1、PLC控制柜主要用來邏輯控制,用于機構的動作流程控制；
2、變頻控制柜可以起到對動力裝置進行保護的同時又具備軟啟動的功能;如改變風機、水泵等負載的速度,調節水壓的流速等。
3、但是實際應用中也有將PLC控制器集成在變頻控制柜內。變頻控制柜也可以由PLC來控制,但更多是用來變頻調速的功能。
4、在目前的自動化控制系統中，變頻器的使用越來越廣泛。作為低壓成套配電設備以及自動化系統集成商北京創福新銳，在產品設計生產過程中將PLC與變頻集成在同一或相鄰的柜內，這樣會避免變頻器對PLC模擬量干擾而造成采集數據的不穩定等情況發生。
根據我從杭州三科變頻的理論與實際結合得出的經驗來看，在PLC和變頻器同時使用的自控系統中，應注意以下幾點：
1、PLC供電電源與動力系統電源(變頻器電源)應分別配置，而且PLC的供電應該選擇隔離變壓器;
2、動力線盡量與信號線分開，信號線要做屏蔽的技術工序;
3、無論是模擬信號輸入還是輸出，模擬量通道必須使用信號隔離模塊;
4、PLC程序里需做軟件濾波設計;
5、信號地與動力地需要分開設計。
上述變頻柜相關資料由杭州三科變頻器提供。
