導語
任何儀表電氣控制柜成套產品，出廠前必須按設計要求進行測試和驗證。
一、
1、PLC控制柜或IO柜上電前必須切除全部電源開關。

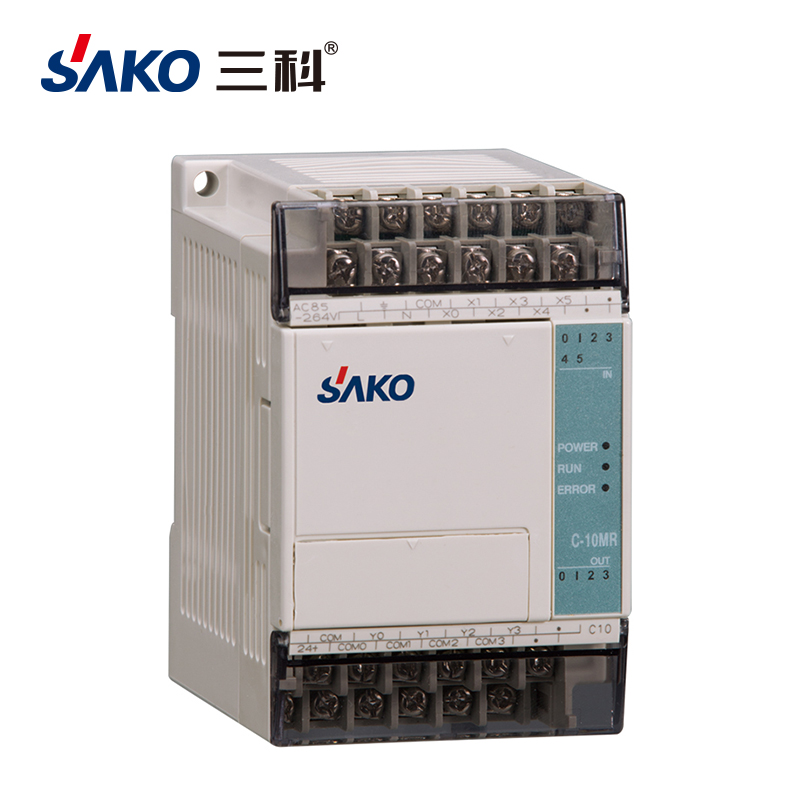

2、PLC或DCS卡件與外部的連接必須全部切斷。例如某個PLC，前連接器應全部松開提起。
3、檢查各電源端子導線及連接裝置壓接是否緊密，電源線虛接會導致儀表或電器燒毀。
4、檢查各種儀表、電器硬件設置與設計要求是否一致；檢查端子板電源設置、回路設置與設計要求是否一致。
二、上電：
原則：
1、從總電源開始逐個分級送電，送電前檢查開關輸入側電壓是否正常以及開關輸出側阻抗是否正常，輸出側電阻較小時應分析原因進行確認。柜內儀表不允許一次性多個儀表同時送電，一塊儀表上電正常后再投入下一塊。
2、總電源合閘前應首先確認交流電壓等級是否符合要求。帶有兩路交流電源進線且不帶自動切換時應嚴格注意避免并接，帶自動切換時應空載測試雙電源自動切換裝置是否正常動作。
3、交流供電正常后再給直流電源送電，檢查直流電源輸出電壓是否正常，是否正常送至各直流開關入口側。
4、檢查直流電源是否送至各用電設備端子，包括PLC擴展模塊電源端子。檢查完成后可以暫時關閉不用的儀表以等待下一步測試。
三、信號注入：
1、模擬信號測試：使用信號發生器向儀表注入信號時必須明確注入點的性質和信號發生器的輸出類型。電壓信號不允許注入電流信號輸入端。根據儀器信號輸入終端信號中的信號類型（2線系統、4線系統、電壓、電阻、mv等），人工智能輸入終端裝有相應的信號。特別是兩線制和四線制信號的區別應特別注意。當ao信號被測試時，電流信號可以被注入到卡片的前端，電流表可以直接在終端上測量。
2、開關信號測試:DC24V信號可以直接注入到DC24V型的直撥或直撥點，注入的信號必須通過串聯0.5A以下的安全線傳導，包括模擬干接點信號時的安全短接線和直撥輸入端的短路。當使用帶電設備將信號注入儀器時，必須明確定義注入點的性質。
測試DI卡件：模擬電平信號輸入時，DC信號可以用短熔絲直接注入電平輸入端。模擬干接觸時，使用安全的短電線直接短接輸入端子。
測試DO卡件：可將相應電壓的信號注入前端連接。注入前，必須確保注入點不充電，并使用帶保險保護的連接線。
四、注意事項：
1、儀器或可編程控制器充電時，不允許將電流信號注入電流信號輸出端，導致儀表燒毀。
2、不允許使用電阻范圍測量帶電設備和機器的電阻和開關，如果違反本要求，可能會燒毀電阻范圍。
3、精密電阻箱是一種發送信號的逆變器，只能作為模擬電阻溫度信號源，不允許隨意作為其他測試的可變電阻。
4、在使用電流表時，用電流表進行短期電流測量僅限于以下情況：儀器的四線電流輸出端，如安全門電流輸出端、pla模塊輸出端、儀器調節信號電流輸出端、pl終端、四線信號的模塊輸入端。
5、當電流表接入回路測量電流時，應確認電流范圍是用合適的檔位選擇的。
五、結語：
上述測試完成后，恢復與DCS和PLC卡的連接，檢查各卡的電源，運行聯合抽查測試程序。在完成plc控制柜的過程中，設計缺陷、設置錯誤和接線錯誤是不可避免的。通過以上步驟，可以有效避免因校準而導致的燒PLC或DCS卡的事故。
