電梯的啟動加速，穩速運行，制動減速等功能都是通過電梯的電力驅動系統進行控制的。因此一個驅動系統的優劣會直接影響電梯的起動，制動加減速度，平層精度，乘座的舒適性等各項指標。
一． 變極調速系統
電機極數少的繞組部分稱為快速繞組，極數多的繞組稱為慢速繞組。變極調速是一種有極調速，調速范圍不大，因?yàn)檫^大地增加電機的極數，就會顯著地增大電機的外形尺寸。
快速繞組作為起動和穩速之用，而慢速繞組作為制動和慢速平層停車用。
二． 交流調壓調速系統
雙速梯采用串電阻或電抗起動，變極減速平層，一般起制動加減速度大，運行不平穩。因此可用可控硅取代起，制動用電阻，電抗器，從而控制起，制動電流，并實現系統閉環控制。通常采用速度反饋，運行中不斷檢查電梯運行速度是否符合理想速度曲線要求，以達到起制動舒適，運行平穩的目的。這種系統由于無低速爬行時間，使電梯的總輸送效率大大提高，而且按距離制動直接?？繕菍?，電梯的平層精度可控制在+-10mm之內。
調壓調速電梯也常以制動方式來劃分，有如下幾種：
能耗制動型 - 采用可控硅調壓調速再加直流能耗制動組成
渦流制動器調速系統 - 通常由電樞和定子兩部份組成
反接制動方式 - 當電梯需要進行減速時，將定子繞組中的兩相交叉改變其相序的，能夠?qū)⒍ㄗ哟艌龅男D(zhuǎn)方向改變。而轉子的轉向仍未改孌，即電機轉子逆磁場旋轉方向運轉，產生制動力矩，使轉速逐漸降低，此時電機以反相序運轉于第2象限。當速度下降到零時，需立即切斷電機電源，抱閘制動，否則電機就自動反轉。
三． 變壓變頻調速系統
交流異步電動機的轉速是施加于定子繞組上的交流電源頻率的函數，均勻且連續地改變定子繞組的供電頻率，可平滑地改變電機的同步轉速。但是根據電機和電梯為恒轉矩負載的要求，在變頻調速時需保持電機的最大轉矩不變，維持磁通恒定。這就要求定子繞組供電電壓要作相應的調節。因此，其電動機的供電電源的驅動系統應能同時改變電壓和頻率。即對電動機供電的變頻調速裝置要求有調壓和調頻兩種功能。使用這種功能的電梯常稱為VVVF型電梯。

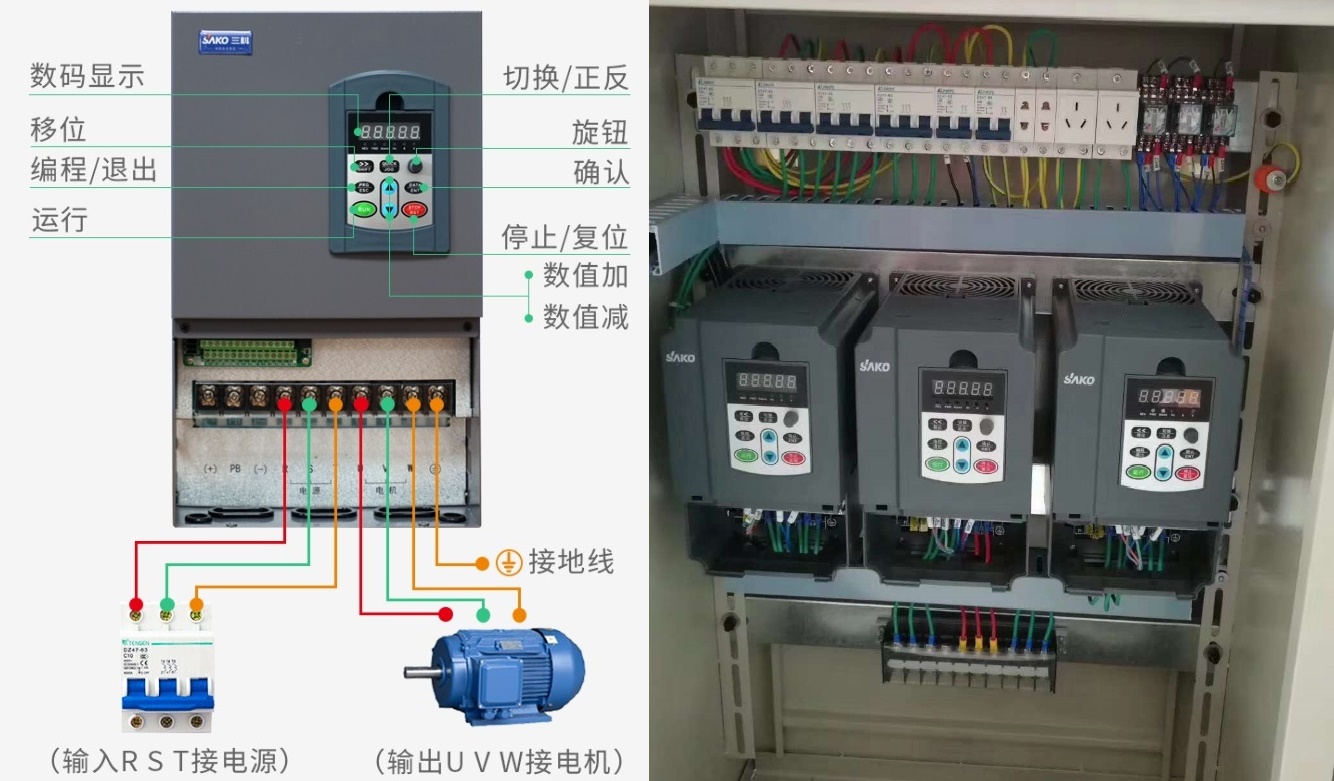

1、變頻器
變頻調速裝置可分為交-交和交-直-交兩大類。
交-交的頻率只能在電網頻率以下的范圍內進行變化。
交-直-交的頻率是由逆變器的開關元件的切換頻率所決定，即的輸出頻率不受電網頻率的限制。
2、PWM控制器
目前，電梯用VVVF調速系統大多采用脈寬調制控制器PWM。它按一定的規律控制逆變器中功率開關元件的通斷，從而在逆變器的輸出端獲得一組等幅而不等寬的矩形脈沖波，用來近似等效于正弦波。
3、低，中速VVVF電梯拖動系統
VVVF電梯的驅動部份是其核心，也是與定子調壓控制方式的主要區別之處。VVVF驅動控制部份由三個單元組成：第一單元是根據來自速度控制部份的轉矩指令信號，對應該供給電動機的電流進行運算，產生出電流指令運算信號；第二單元是將數/模轉換后的電流指令和實際流向電動機的電流進行比較，從而控制主回路轉換器的PWM控制器；第三單元是將來自PWM控制部份的指令電流供給電動機的主回路控制部份。
主回路的控制部份構成：
（1）將三相交流電變換成直流的整流器部份
（2）通過整流得到的電壓平滑運行的電容器
（3）當電梯變頻器控制電機制動時，再生發電處理裝置以及將直流轉換成交流的大功率逆變器部份
