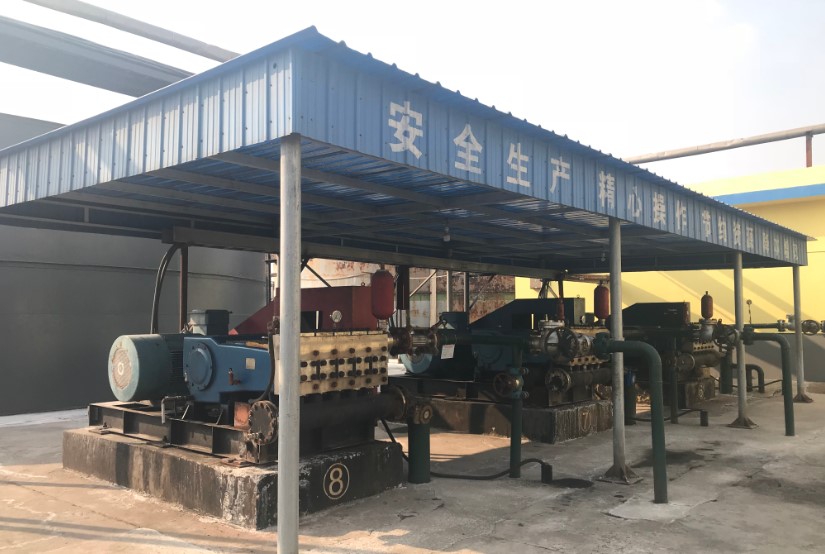

某地客戶工廠中的注水泵原本是通過軟起動器來啟動的，但該注水泵在運行的過程中是無法調整壓力的。并且由于是在野外環境下運作的，負責供電的變壓器容量有限，且電壓起伏不定，而且軟起動器可能會因?yàn)殡娏鬟^(guò)大的問題造成跳閘或損壞變壓器，令設備無法啟動。

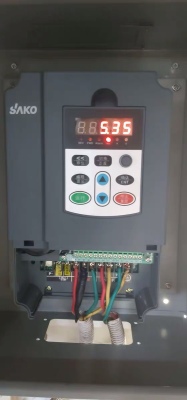

客戶在咨詢杭州三科的客服人員后，了解到若是采用變頻器（以下簡稱VFD）進行啟動的話，能夠在實現恒壓力注水需求的同時，也能有效避免電流沖擊。而且VFD具備多項保護功能，能夠有效保障設備安全可靠的運行減少故障產生。
考慮到控制的可靠性，變頻柜配置工/變頻轉換回路。為了防止注水泵在無水情況下干轉損壞泵，特在水泵入口處安裝電接點壓力表檢測壓力，進行缺水檢測，如缺水則報警不運行。為防止壓力變送器損壞，從而變頻以50Hz運轉而造成壓力超高，增加了出水口電接點壓力表檢測出水口壓力。
變頻調試注意點：注水泵采用恒壓控制，由于泵壓高(20kPa)，要求壓力不能超高，比例環節一般不宜過大，一定要保證壓力平穩上升。PID參數設定如下：
F814=10，F(xiàn)815=5，F(xiàn)816=0.1
備注：在注水泵剛啟動時，所產生的電流是比較大的。但當注水泵啟動起來后，所產生的電流就變得很小了。以本文所介紹280kW注水泵為例，其在運行至50Hz時電流僅為220A。
