本文介紹了杭州三科SKI600系列螺桿空壓機變頻電控系統在空壓機聯動控制上的成功應用。
引言
據國家有關電力部門統計，壓縮空氣系統耗電量約占企業總用電量的20%~30%，主要是空壓機的耗電量，因此，如何降低空壓機的耗電量是壓縮空氣系統節能的關鍵。我們都知道，空壓機安裝容量的大小取決于最大負荷，但空壓機的單臺裝載量不可能太大，所以需要多臺空壓機同時運行以滿足要求。與此同時，空氣壓縮機的能耗主要取決于平均負荷，實際生產中對壓縮空氣的需求大多低于最大負荷，所以根據不同時段的用氣情況，增加或減少投入運行的空氣壓縮機臺數是節能的關鍵。結合四方公司 TS系列螺桿空氣壓縮機的變頻控制系統，提出了一種智能化的螺桿式空氣壓縮機聯動系統控制方案，在達到節能降耗的同時保證供氣壓力的穩定。
一、工藝介紹

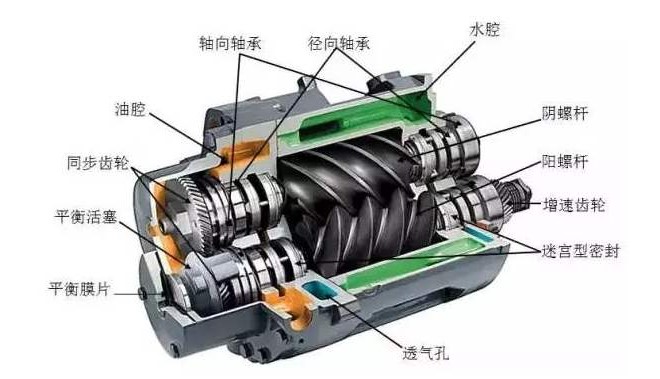

螺桿式空氣壓縮機的多臺聯動控制系統適用于具有大容量?jī)?chǔ)氣罐和不同負荷的現場，由主機和幾個從機組成，各空氣壓縮機通過RS485通信建立連接，需要聯動時就投入使用，為確保供氣壓力穩定，達到節能效果，聯動控制工藝要求如下：
1． 空氣壓縮機在系統中可以進行變頻調速，即根據空氣壓力的變化自動增大或減小頻率，確保恒定的供氣壓力；
2． 它可以根據不同時間的燃?xì)馐褂们闆r，自動增加和減少空壓機站的數量。
3． 該系統具有循環控制功能，在需要投入的空氣壓縮機臺數增加時，啟動停止時間最長的空壓機；在需要投入的空氣壓縮機臺數減少時，啟動停止時間最長的空壓機；
二、控制方案
根據控制過程的要求，采用四部ts系列螺桿空壓機變頻控制系統，設計了控制方案。
1． 系統主從機通過各自TS系統的RS485接口建立通訊聯接，所有空氣壓縮機的啟停指令和運行
頻率由主機給出；
2． 空壓機聯動控制系統共用一個壓力傳感器，并將其信號接入主機；
3． 主機控制器中設置系統增減空壓機臺數的壓力點及啟停延時時間。

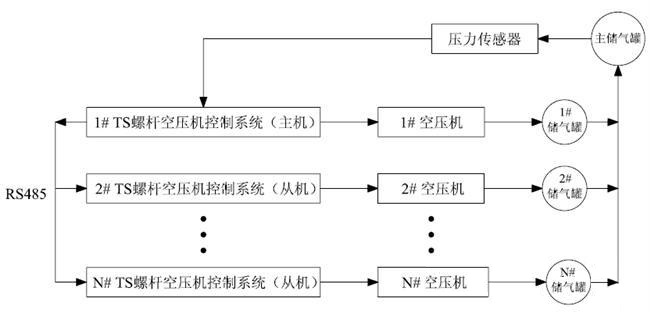

圖1

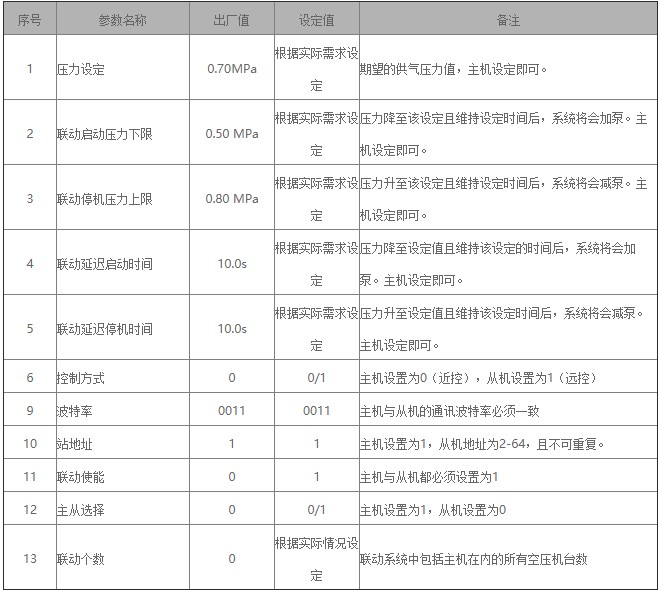

聯動相關參數設置：
三、方案優勢：
1． 該系統共用一個壓力傳感器，并安裝在主儲氣罐上，可達?0.01 Mpa的壓力控制精度；
2． 系統中每臺空壓機均可變頻控制，保證恒定的供氣壓力，比工頻控制節能效果更好；
3． 增減投入臺數壓力點及時間的設置，可自動實現根據不同時段用氣情況增減投入運行的機臺數，同時避免了機臺的頻繁啟停，節能效果顯著；
4． 輪循控制使得每臺空壓機都能得到均等運行機會和時間，延長了系統內各設備的使用壽命。
四、實例說明：
以廣東某玩具廠的實際應用為例，晝夜用氣量差異較大(白天用氣量較大，夜間用氣量較小)，不同時段用氣量較小(中午和下午員工休息和輪班時間，其他時間用氣量相對較大)。工廠原有4臺空壓機，功率分別為45KW和55KW，均由工頻獨立控制。為了滿足不同時期的供氣需求，通常需要手動啟動和停止空氣壓縮機。同時，為了保證充足的空氣供應，投入運行的空氣壓縮機數量相對較多，導致工頻空氣壓縮機頻繁空載運行，功率浪費嚴重，運行復雜，難以保證供氣壓力的穩定。

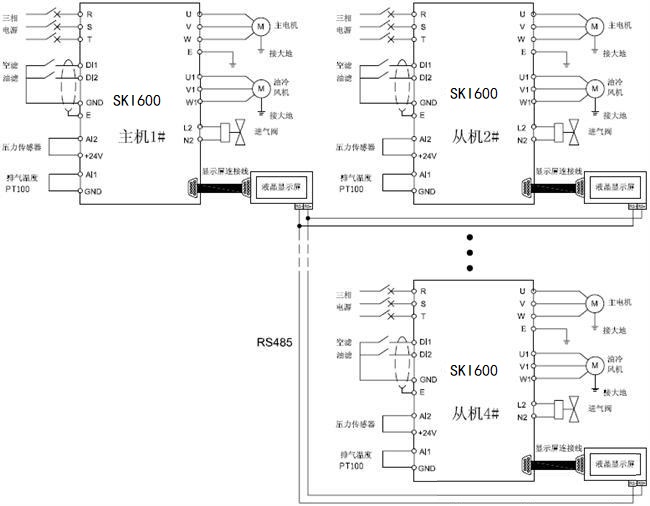

采用多臺變頻器對其進行變頻聯動改造?，F(xiàn)場接線如下圖2所示：
圖2
該方案通過后，該公司在能源效率和天然氣供應穩定性方面取得了如下有效改善：
1． 與工頻運行和變頻聯動改造后的耗電量相比，改造前約為2200度/天，改造后約為1800度/天，改造后節能率約為18%。按現行電價1元/千瓦時，設備年運行300天，每年可節約電費約12萬元；
2． 供氣壓力穩定在0.65?0.01 Mpa；
3． 實現的系統各空壓機啟停的自動化控制，大大簡化了經常人工啟?？諌簷C(jī)的繁雜操作。
提出了一種基于杭州三科SKI600系列螺桿式空氣壓縮機變頻控制系統的聯動控制方案，該方案具有穩定的供氣壓力，可自動增加或減少空壓機臺數，節能效果明顯，有效延長了系統各設備的使用壽命。在多臺空氣壓縮機聯動控制系統中得到了成功的應用。
上述空氣壓縮機變頻器相關資料由杭州三科變頻器整理。
