一、概述：
在玻璃生產技術早已成熟的當下，如今的玻璃制品不管是在日常生活中還是工業建筑行業中的應用都有著廣泛應用，例如在日常生活中隨處都可以的玻璃杯，玻璃窗，玻璃門等，還有我們?nèi)粘＾k公的電腦顯示器，以及如今大行其道的玻璃建筑材料等。這里我們將簡單介紹下玻璃加工行業應用變頻技術完成自動化改造的方案。

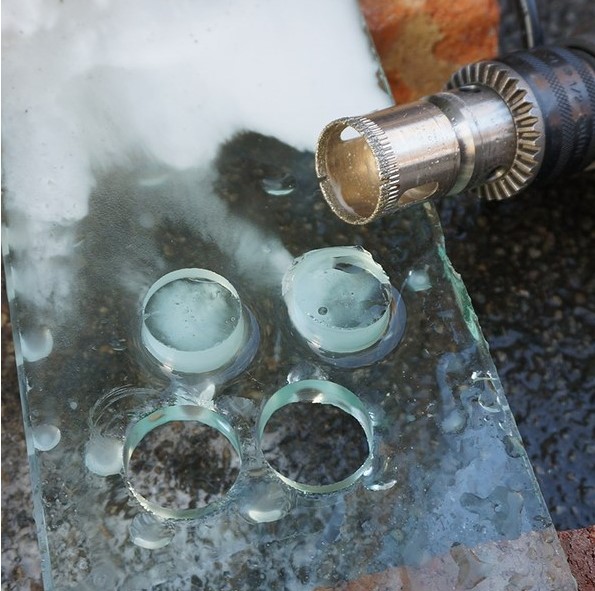

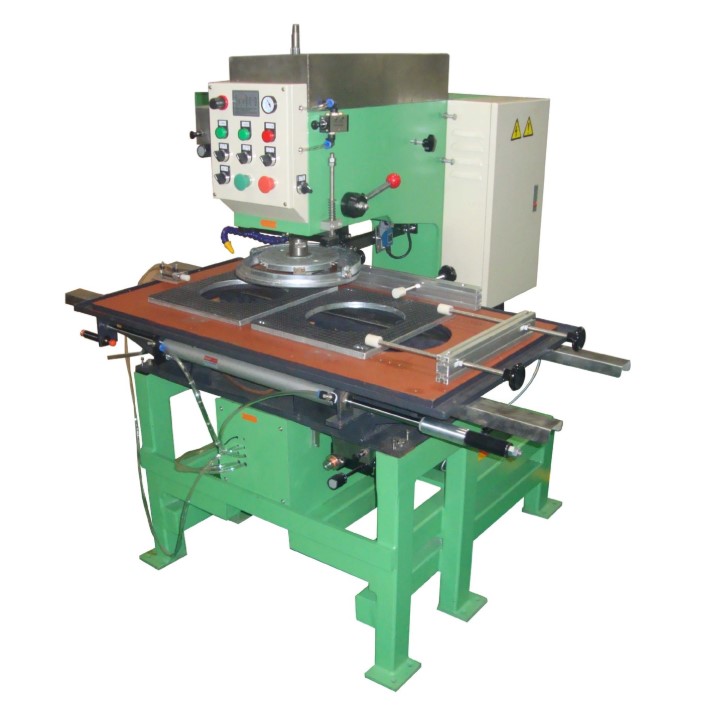

由于傳統玻璃鉆孔機在玻璃加工行業中的廣泛應用，因此在整個行業中都有著大量留存，但傳統玻璃鉆孔機受生產時代的技術限制，在加工精度以及自動化水平上都有著較大的欠缺。因此杭州三科研發了基于伺服系統、變頻器、PLC及觸摸屏等產品所設計的全自動玻璃鉆孔機系統，既能夠幫助傳統玻璃鉆孔加工設備的完成全自動化運行，也保障了工件自動完成精準定位，實現批量加工。
二、工藝要求
（a）平移軸定位精度要求0.01mm；
（b）2個Y軸既能獨立運行，也能同步運行；
（c）2個Y軸多段速運行，高速升降，低速鉆孔，速度切換平穩無沖擊；
（d）可實時監控變頻器電流，以保護玻璃和鉆頭。
三、系統方案
在該方案中我們采用整套的三科產品，通過使用SK系列PLC作為總控制器來完成整個機組協同控制操作。由于SK內置了4路200kHz的高速脈沖輸出，可支持4路高速脈沖計數通道，標配兩路RS232/RS485通訊接口，可驅動多臺VFD以及伺服系統，節省了大量系統改造成本。

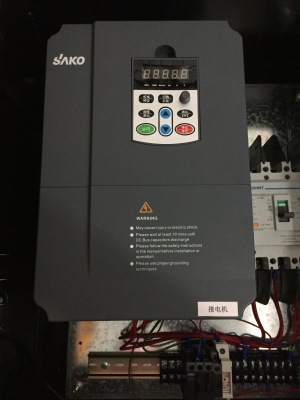

通過使用SKI600驅動鉆頭進行高速旋轉，最高可達1000Hz輸出，同時具備完善的報警保護功能，能夠確保鉆頭安全使用。
在平移X軸以及兩個升降Y軸等部分中，全部通過SK伺服系統控制，該產品具有定位精準，響應迅速，過載能力強等特點，能夠完全滿足控制中的各項性能需求。產品之間通過Modbus總線連接通信，實現協同工作和玻璃鉆孔加工的全自動化。
四、方案優勢
1.SK伺服具備優異的響應速度以及定位精度，保證了鉆孔定位準確性，以及多段速切換平滑無沖擊，鉆孔進給平穩，大大降低玻璃破損機率。
2.簡化操作，完成一鍵全自動化操控，大大提升生產加工效率。
3.SKI600系列玻璃鉆孔機變頻器的輸出電流由系統實時監控，既能夠檢測鉆頭磨損狀況，也能夠避免由于鉆頭磨損過度導致玻璃破損。
