一、前言
受如今國家節能政策的影響，許多企業都開始都開始大刀闊斧的生產結構改革。其中節能鍋爐節能降耗關鍵性控制指標就是於煤耗及用電效率，由于傳統方法多用風門檔板、閥門和機械調速來控制鼓（引）風機、給水泵、循環泵的流量及爐排的運行速度，由于在其設計生產之初就未曾考慮過節能需求，同時，因?yàn)楣に嚰吧a(chǎn)任務的差異，蒸汽需求量變化時，需改變給煤（噴降）量，以達到高效率燃燒，傳統的控制方式采用人工操作、耗電高、控制精度低，且易因操作不當而產生環境污染（煙囪冒黑煙）。
二、鍋爐供水控制系統的改造
水泵的工作原理
水泵的工作原理就是通過可知流量Q與轉速N成正比，揚程H與轉速N的平方成正比，軸功率P與轉速N三次方成正比，電機的轉速N與電源頻率F成正比，因此改變電源頻率，可改變電動機即給水泵的轉速，從而達到調節給水流量的目的。
原設備工況
現鍋爐給水泵是連續恒速運行的，且流量的控制是通過調節管路中調節閥和支路回流實現的，采用調節閥調節時，由于閥門的開度的減小，水泵出口的壓力上升，閥門兩邊的壓差將增大，造成能量的浪費同時還易損害閥門和軸承的磨損；采用支路回流調節時，大量水的回流也同樣造成能量的消耗。
改造方案

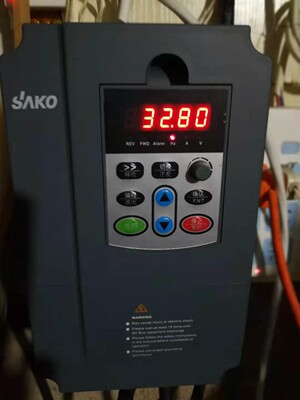

通過在源系統中加裝三科SKI600系列風機專用變頻器（SKI600），并保留原系統工頻設備做備份，變頻器故障輸出繼電器常開觸點連延時繼電器再連原工頻主回路接觸器，確保VFD故障情況下鍋爐給水系統正常運行，同時控制室聲、光報警，提示操作人員及時排除問題；變頻器設下限頻率，保證鍋爐給水量在安全值以上運行；
VFD工作狀態
操作人員在控制室可根據汽包水位的變化實時對VFD進行頻率調整，滿足蒸發量和給水量的同時力求VFD運行在最佳經濟狀態。
實測現場：給水泵使用通過使用SKI600c相對原調節筏控制節電率達24%，并且水泵磨損大大減少，延長設備使用壽命。
